Автоматическая запись на магнитофон с линии


Устройство подключается параллельно телефону в любом месте и позволяет автоматически записывать любые разговоры по данной ТЛ на магнитофон. Магнитофон подойдет любой, имеющий вход для внешнего микрофона.

Схема приставки предотвращает повреждение входных цепей магнитофона от высокого напряжения в линии и обеспечивает управление включением (отключением магнитофона). Кроме того, имеется индикация режима работы телефонной линии, что особенно удобно при наличии нескольких подключенных параллельно ТА. При свечении индикатора HL1 видно, что линия занята.

Электрическая схема состоит из согласующего каскада на операционном усилителе (DA1) и компаратора напряжения (DA2), рис. 3.14. Микросхема DA1 имеет полевые транзисторы на входе, что позволяет получить высокое входное сопротивление устройства — более 10 МОм. Это исключает влияние приставки на работу ТЛ.

Коэффициент передачи первого каскада отрицательный, но уровень звукового сигнала достаточен для записи разговора с микрофонного входа магнитофона. Диоды VD1 и VD2 предотвращают появление на выходном разъеме Х1 напряжения с амплитудой более 0,7 В (при наборе номера или сигнале вызова).

Так как напряжение в ТЛ снижается при снятой телефонной трубке, на выходе DA1/6 оно будет также пропорционально меняться (уменьшаться). Это напряжение поступает на вход компаратора DA2/2, а на второй вход DA2/3 подается уровень порогового напряжения. Подстройкой при помощи резистора R5 устанавливаем начальный уровень на выходе DA1/6 так, чтобы компаратор открывался при снижении напряжения в ТЛ ниже 17...20 В. Компаратор сравнивает эти значения и при снятой трубке подает напряжение на светодиодный индикатор HL1 и коммутатор на транзисторе VT1. Так как на входе транзистора установлен конденсатор, он срабатывает с задержкой 2 с и включает реле К1. Задержка необходима для исключения срабатывания реле при наборе телефон ного номера, когда в линии формируются импульсы с частотой 10 Гц. Контакты реле подают питание на магнитофон (на схеме они не показаны).



Автоматически включающаяся подсветка


У меня в квартире один из телефонов установлен в коридоре, где мало естественного света, и, чтобы им воспользоваться, освещение приходится включать, а после окончания разговора надо не забыть его выключить.

Приведенная на рис. 3.9 схема при снятии трубки с ТА автоматически включит освещение или местную подсветку. При этом устройство не потребляет энергию в ждущем режиме. Включение осветительной лампы EL1 производит электронный тиристорный коммутатор VS2. Оптронный ключ VS1 управляет от крыванием тиристора и обеспечивает полную развязку ТЛ от сети 220 В. Для работы оптронного ключа достаточно тока через внутренний светодиод менее 1 мА, что не перегружает ТЛ.

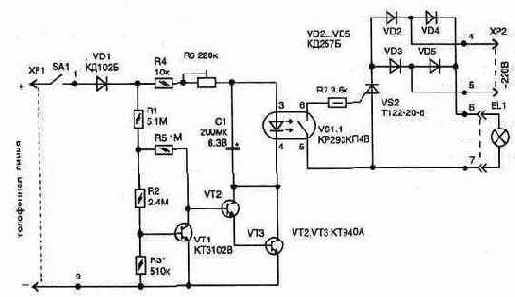

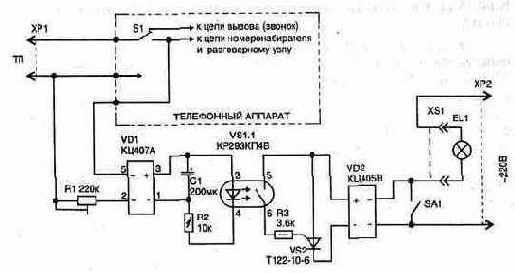

Рис. 3.9. Электрическая схема для автоматического включения подсветки


Рис 3.10 Вариант схемы с возможностью подключения к ТЛ в любом месте

При снятии телефонной трубки с аппарата группа контактов S1 (датчик положения трубки) переключится и подаст питание на приставку. Использование имеющейся в любом ТА группы контактов (S1) позволяет упростить схему.

Настройка подключенного к ТА устройства заключается в установке минимального потребляемого тока от ТЛ резистором R1 (при снятой трубке). В начале настройки резистор должен быть установлен на максимальное сопротивление, и, постепенно его уменьшая, добиваемся полного открывания тиристора VS2 (свечения лампы). Мощность лампы может быть 15...100 Вт (в этом случае не нужен радиатор для тиристора).

Конденсатор С1 (типа К50-16) уменьшает моргание лампы при наборе номера, когда кратковременно происходит разрыв линии.

Подключение схемы показано для ТА с механическим номеронабирателем. Небольшое усложнение схемы, рис. 3.10, позволяет упростить подключение приставки. В этом случае не потребуется вскрывать ТА, а соединение к ТЛ выполняется в любом удобном месте, параллельно с аппаратом (необходимо только соблюдать полярность, указанную на схеме).

На транзисторах VT1...VT3 собран детектор состояния линии, и работа его описана в приводимой выше статье.

Блокиратор междугородных переговоров


Большинство современных телефонных станций обеспечивают возможность автоматического соединения с телефонным абонентом в другом городе любой страны. Подключиться к телефонной линии (ТЛ) не составляет большого труда, и уже появились мошенники, любящие разговаривать за чужой счет. Причем доказать, что звонили не вы, — почти невозможно. Кроме того, имеются служебные телефоны, которыми для междугородных переговоров должен пользоваться ограниченный круг людей. Проблему воровства телефонного времени позволяет легко решить предлагаемый блокиратор. Опубликованные в литературе устройства аналогичного назначения содержат специализированные микросхемы, что затрудняет их самостоятельное изготовление. Кроме того, некоторые схемы блокираторов создают неудобства в эксплуатации, так как требуют набора дополнительных цифр кода для доступа к ТЛ или защищают цепи линии только после места установки блокиратора, что не всегда может быть эффективно.

Данное устройство подключается к линии в любом удобном месте (лучше, если это будет выполнено скрытно) и предотвращает междугородные переговоры, причем независимо от количества параллельно подключенных ТА и их типов. При этом не требуется доработка телефона. Кроме того, в зависимости от установленного переключателем числа цифр в номере могут блокироваться любые разговоры по данной линии (при соответствующем положении SA1).

Принцип работы устройства основан на ограничении количества поступающих в ТЛ набираемых цифр в номере абонента (для линии с импульсным набором). Для междугородных переговоров необходимо набирать больше цифр в номере, чем обычно, — что и предотвращает схема. Количество допустимых знаков (цифр) у набираемого номера абонента устанавливается переключателем SA1.

Схема собрана на двух легко доступных КМОП микросхемах, рис. 3.1, и в дежурном режиме потребляет микроток, что позволяет ее питать непосредственно от ТЛ.

Когда телефонная трубка лежит на аппарате, транзистор VT1 находится в насыщении (VT2 — заперт). Как только трубка будет снята — напряжение в линии снижается с 60 В до 5...15 В.
При этом VT1 запирается, а VT2 откроется и подаст питание на D1, D2. Так как микросхемы работают в режиме микротоков, то накопленного на конденсаторе С1 заряда хватает на постоянное питание схемы при кратковременном разрыве линии (в процессе набора номера). При наборе номера в ТЛ формируются пачки импульсов с интервалом не менее 0,5 с, см. диаграмму на рис. 3.2. Число импульсов в пачке соответствует набираемой цифре.

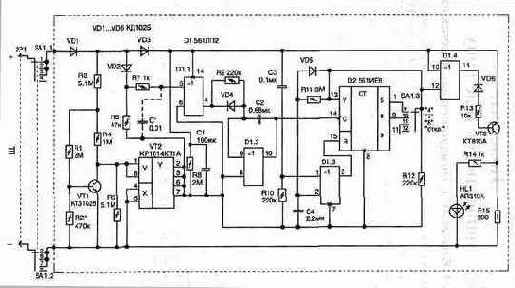

Рис. 3. 1. Блокиратор набора номера Импульсы через D1.1 поступают на вход интегратора, который на выходе D1/10 формирует широкий импульс, длительность которого зависит от числа импульсов в пачке. Пока в линии идет набор цифры номера, на входе D1/9 будет высокий уровень (лог. "1") и импульсы на выходе D1/10 будут появляться в паузах между набором очередной цифры. Счетчик импульсов D (числа набранных цифр) имеет внутренний дешифратор, на соответствующем выходе которого появляется лог. "1". Как только напряжение появится на входе D1/12 — транзистор VT3 откроется и подключит резистор R15 к ТЛ, что имитирует снятую трубку. Это заблокирует набор следующей цифры номера.

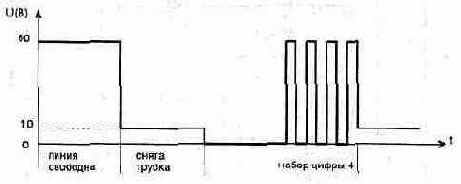

Рис. 3 2. Форма напряжения в телефонной линии Сигнал с выхода счетчика через группу контактов переключателя SA1.3 поступает также и на вход D2/13, что останавливает его дальнейшую работу до момента обнуления по входу D2/15. Сигнал обнуления счетчика появится, когда конденсатор С4 зарядится (через резистор R11) до уровня порога срабатывания элемента D1.3 или же в начальный момент подачи питания на микросхемы (цепь из элементов C3-R10). В зависимости от положения переключателя максимальное число набираемых цифр в номере может быть 3, 7 или 8 знаков (зависит от подключенных выводов микросхемы к переключателю). При наборе абонентского номера, имеющего меньше знаков, чем установлено, устройство никакого влияния на процессы в ТЛ не оказывает. Настройку схемы начинаем с узла, анализирующего состояние ТЛ. Подавая с регулируемого источника напряжение на разъем ХР1 — подбором номинала резистора R2, добиваемся, чтобы при напряжении более 16...20 В транзистор VT2 запирался (напряжение на микросхемы не будет подаваться).


Дальнейшую проверку схемы проводим уже на линии. Блокиратор подключается к ТЛ, соблюдая полярность, указанную на схеме. Диод VD1 предотвращает повреждение элементов при неправильном подключении полярности. Схема не критична к типам используемых резисторов и конденсаторов. Применены конденсаторы С1 типа К52-1 на 20 В, С2...С4 — К10-17. Диоды заменяются: VD1 — КД247Б, VD2...VD6 на КД521А или аналогичные импульсные.

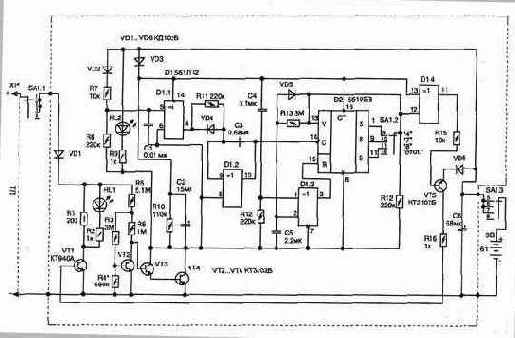

Рис. 3. 3. Схема блокиратора с индикацией режимов работы ТЛ. Светодиод HL1 служит для индикации срабатывания блокировки, и его желательно применять из серии КИП — любого типа (ярче светятся при меньшем потребляемом токе), например КИПД24, КИПД32. Схема, приведенная на рис 3.3 аналогична по принципу работы, но более удобна в эксплуатации, так как имеет индикацию режимов работы ТЛ. Свечение HL1 является индикатором снятой трубки, a HL2 — включение блокировки набора номера. Для того чтобы исключить влияние потребляемого индикаторами тока на ТЛ, схема питается от любого дополнительного источника с напряжением 5...12 В.

Блокиратор нелегального подключения к линии


О необходимости установки такого устройства приходится задумываться в случае получения счета с АТС за междугородные разговоры, которых вы не вели. Ведь телефонные линии не защищены от несанкционированного подключения и появились мошенники, этим пользующиеся. В продаже уже появились блокираторы промышленного изготовления, но пока они неоправданно дорогие. Использование современной элементной базы позволяет сделать блокиратор довольно простым и миниатюрным.

Предлагаемое устройство размещается внутри ТА и позволяет заблокировать любые "пиратские" разговоры по данной линии с любого другого телефона. При этом подразумевается, что к линии не требуется подключать другие параллельные телефоны, — все остальные ТА схемой будут считаться "пиратскими".

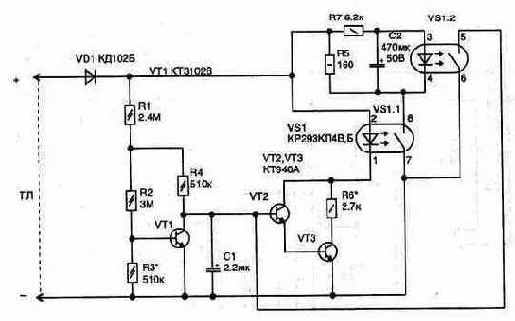

Рис. 3.6. Электрическая схема блокиратора

Для питания устройства, в отличие от опубликованных аналогов, не требуется дополнительный источник — оно берется от ТЛ. В дежурном режиме устройство потребляет микроток, что допустимо и не нарушает режимов в линии.

В основе работы схемы, рис. 3.6, используется пороговое устройство на транзисторе VT1, который контролирует уровень напряжения в ТЛ. Как известно, при поднятии трубки с аппарата, напряжение в линии падает с 60 до 5...15 В (зависит от сопротивления цепей ТА). Режим работы VT1 настраивается резистором R2 так, чтобы он при напряжении ниже +18 В запирался. При этом транзистор VT2 током через резисторы R3-R4 откроется, что приведет к срабатыванию оптронного ключа VS1.1. Резистор R7 закоротит ТЛ, что воспрепятствует импульсному набору номера на время заряда С2. Как только С2 зарядится — сработает ключ VS1.2 и разрядит С1. Этот процесс периодически повторяется, что исключает фиксацию схемы в режиме закорачивания линии после однократного срабатывания блокировки. Конденсатор С1 обеспечивает нечувствительность схемы к сигналу вызова в линии.

Устройство подключается параллельно звонку (или схеме звукового сигнализатора) до разделительного конденсатора так, чтобы при поднятии трубки оно отключалось контактами, связанными с положением трубки (S1). В этом случае не потребуется отключать устройство от линии при использовании собственного ТА, что удобно при эксплуатации.


Рис. 3.7. Второй вариант выполнения блокиратора

Схема не критична к выбору типов резисторов и конденсаторов. Вместо диодного моста VD1 можно использовать один диод, аналогично схеме на рис. 3.5, но в этом случае при подключении устройства к ТЛ потребуется соблюдать необходимую для работы полярность.

На рис. 3.7 приведен второй вариант электрической схемы блокиратора. Она незначительно отличается от описанной выше и в пояснениях не нуждается — работает так же.

Индикатор занятой линии


В современной многокомнатной квартире нередко имеется несколько телефонных аппаратов, подключенных к одной линии параллельно. При поступлении телефонного вызова часто снимают трубку на всех ТА, что вызывает осложнения в начале разговора. Если же необходимо позвонить из одной комнаты, а в другой в это время идет телефонный разговор, то приходится неоднократно поднимать трубку, чтобы узнать, когда освободится линия. Бывают также случаи, когда на одном из телефонных аппаратов плохо положена трубка и, не зная об этом, можно не дождаться нужного звонка.

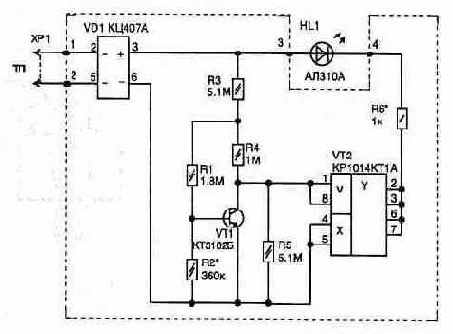

Рис. 3.4. Схема индикатора состояния линии

Поможет избавиться от всех перечисленных неудобств схема светового сигнализатора состояния ТЛ, рис. 3.4. Пока снята трубка на любом из ТА, светодиод HL1 будет светиться.

Схема подключается к телефонной линии параллельно с ТА в любом удобном месте, а малые размеры позволяют легко установить ее внутри корпуса каждого ТА (закрепив светодиод HL1 на видном месте) или же в стандартном телефонном гнезде.

В дежурном режиме, когда телефонная трубка лежит на аппарате, схема потребляет настолько мало, что позволяет ее питать от ТЛ.

Принцип работы устройства основан на анализе уровня напряжения в телефонной линии и использовании его изменения, аналогично как и в схеме, описанной выше.

Схема состоит из детектора уровня напряжения линии на транзисторе VT1 и коммутатора тока на VT2. Транзистор VT1 работает в режиме микротоков, что обеспечивает ему большой коэффициент усиления. По этой причине он будет находиться в одном из двух устойчивых состояний: заперт или открыт — зависит от величины напряжения питания. Причем изменение напряжения питания на 0,2 В приведет к переключению транзистора VT1 (а значит, и VT2).

Настройка напряжения срабатывания индикатора выполняется резистором R2 путем подачи от регулируемого источника постоянного напряжения 5...15 В — при этом должен светиться индикатор HL1. Постепенно повышая напряжение до 30 В, резистором R2 добиваемся, чтобы при напряжении более 16...20 В светодиод погас.

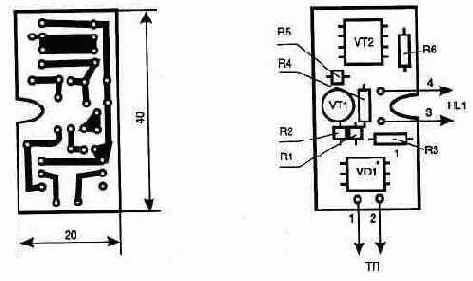

Рис. 3.5. Печатная плата индикатора

Схема не критична к точности соответствия номиналов, указанных насхеме. Светодиод HL1 можно заменить любым из серии КИП, а диодный мост VD1 — четырьмя диодами типа КД102А, Б.

Топология односторонней печатной платы и расположение на ней элементов приведена на рис. 3.5. Конструкция платы выбрана с учетом возможности установить ее в свободном отсеке стандартного телефонного гнезда.

Данная схема показала себя надежной и удобной при работе в течение более двух лет.

Полезные приставки к телефону


Полезные приставки к телефону

Блокиратор междугородных переговоров Индикатор занятой линии Блокиратор нелегального подключения к линии Таймер для отключения телефона на ночь Автоматически включающаяся подсветка Световое оповещение о вызове Простой адаптер для записи разговора Автоматическая запись на магнитофон с линии

Простой адаптер для записи разговора


Иногда бывает полезно записать свой телефонный разговор на магнитофон. Подавать сигнал непосредственно на вход магнитофона или через конденсатор с ТЛ нельзя. Это связано с тем, что, если трубка лежит на аппарате, в линии действует постоянное напряжение 60 В, что вполне достаточно для повреждения входных каскадов усилителя. Не спасет схему магнитофона применение в цепи разделительного конденсатора — ведь в момент вызова в линии может действовать переменный сигнал с амплитудой до 200 В, а вход магнитофона, для удобства его использования, должен быть постоянно подключен к ТЛ .

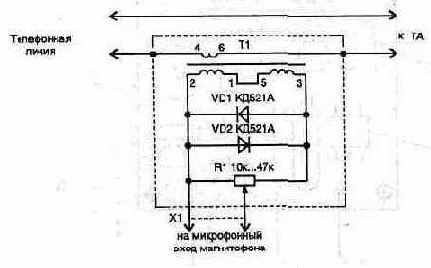

Рис. 3.13. Схема адаптера

Приведенная на рис. 3.13 схема адаптера позволяет использовать любой записывающий магнитофон, имеющий вход для подключения внешнего микрофона. Устройство не требует питания и может быть постоянно включенным в разрыв одного из проводов линии, идущей на телефонный аппарат. (Это не ухудшает качества связи и исключает повреждение входных цепей магнитофона.)

Трансформатор обеспечивает развязку цепей по постоянному току. Включение диодов VD1 и VD2 в качестве ограничителей предотвращает вероятность появления во вторичной цепи трансформатора переменного напряжения с опасным для входных цепей магнитофона уровнем. А нужный уровень сигнала с линии устанавливается подстроенным резистором R1 (его номинал может существенно отличаться от указанного на схеме).

Для изготовления трансформатора Т1 используется магнитопровод от любого телефонного трансформатора (все они унифицированы, и его несложно найти). Он имеет конструкцию, которая исключает намагничивание магнитопровода при протекании постоянного тока (когда трубка с аппарата снята). Трансформатор разбираем и удаляем верхнюю обмотку с каркаса. На ее месте наматывается 120...140 витков проводом ПЭЛ-2 диаметром 0,33 мм. Оставшиеся обмотки включаются, как показано на схеме, что позволяет повысить нaпpяжeниe во вторичной цепи.

При правильном монтаже адаптер в настройке не нуждается.

Световое оповещение о вызове


Иногда бывает удобно иметь кроме звукового еще и световое оповещение о телефонном вызове. Например, если спит ребенок, звук у ТА можно отключить. Световое оповещение будет полезно также людям с пониженным слухом. Устройства такого же назначения, но промышленного изготовления — довольно дорогие. Современная элементная база позволяет решить эту задачу очень просто и без больших затрат.

Схема, рис. 3.11, аналогична по принципу работы описанной выше. Через конденсатор С1 выделяется переменный сигнал вызова. После выпрямления на VD5 он поступает на VS1.

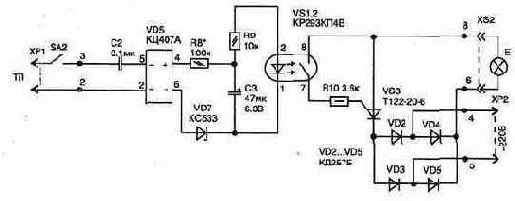

Рис. 3.11. Схема светового индикатора сигнала вызова

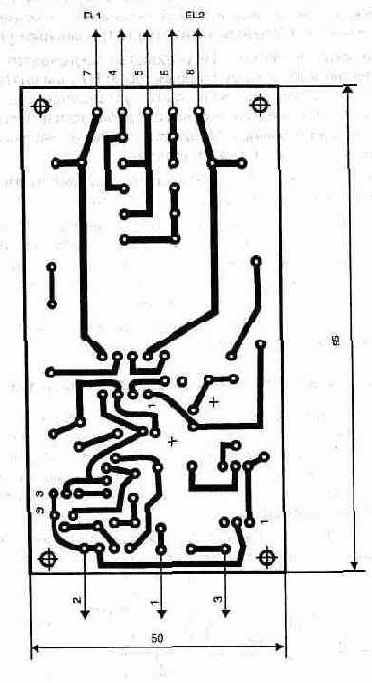

Рис. 3.12. а) Топология печатной платы

В корпусе VS1 находятся два независимых оптронных ключа, один из которых и используется для управления включением лампы. При наличии сигналов вызова лампа будет периодически загораться.

Стабилитрон VD2 и конденсатор С2 позволяют устранить моргание лампы в случае набора номера на ТА, когда в линии формируются импульсы с частотой 10 Гц.

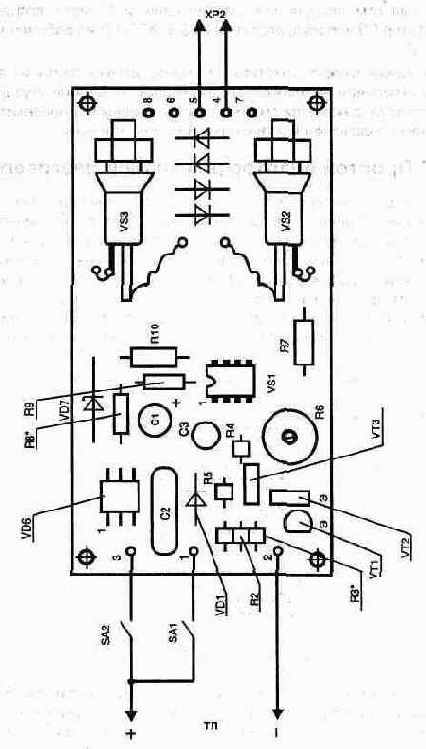

Рис 3.12 б) Расположение элементов

Электрические схемы, приведенные на рис. 3 9 и 3 10, легко объединяются в одну (нумерация деталей для них указана единая) При этом все детали, кроме включателей SA1 и SA2, располагаются на печатной плате размером 95х50 мм, рис. 3.12.

Резисторы, отмеченные на схеме звездочкой "*", могут потребовать подбора. Конденсатор С2 используется типа К73-9 (К73-17) на рабочее напряжение не менее 250 В.

В заключение можно отметить, что приведенные схемы из-за большого входного сопротивления не влияют на режим работы ТЛ и не ухудшают качество работы телефона, даже если он имеет автоматический определитель номера (АОН) или к нему подключен компьютерный модем или факс.

Таймер для отключения телефона на ночь


Данный таймер предназначен для автоматического отключения телефона ночью с 22 ч до 7 ч утра (на 9 часов), что позволяет избавиться от случайных звонков. Временной интервал легко можно изменить при первоначальной настройке устройства. Таймер обеспечивает с дискретностью одна минута установку нужного интервала времени и периодическое повторение процесса через 24 часа.

Схема состоит из генератора минутных импульсов на микросхеме DD1, программируемого делителя частоты с изменяемым коэффициентом деления — DD2 и DD3 (имеется 16 входов для установки в двоичном коде коэффициента деления), триггера на DD5.2, DD5.3, DD4.1 и формирователей коротких импульсов на элементах микросхемы DD4.2...DD4.4, рис. 3.8.

Переключение цепей выполняет поляризованное реле К1. Оно не требует постоянного питания обмотки для фиксации положения контактов, а для их переключения достаточно кратковременного импульса на соответствующую обмотку.

Учитывая, что многие современные телефоны имеют регистры хранения в памяти часто используемых номеров, для их сохранения необходимо наличие напряжения питания от ТЛ. При отключении ТА от линии через контакты К1.2 реле на него подается постоянное напряжение 50 В, которое имитирует ТЛ.

Нередко бывает, что звонят за несколько минут до установленного времени отключения ТА, и, чтобы во время разговора не произошло автоматического разрыва связи, схема контролирует состояние ТЛ и выполняет отключение только после окончания разговора, когда трубка лежит на ТА. Это очень удобно при эксплуатации.

Устройство выполнено на легкодоступных КМОП микросхемах и отличается малым потребляемым током, что позволяет иметь резервное питание (9 В) на случай аварийного отключения сети, для сохранения установленного цикла.

Работает схема следующим образом. Включение таймера проводится тумблером SA1 в момент времени, с которого требуется обеспечивать временной интервал отключения ТА. В начальный момент, когда подано питание на схему, пока идет заряд конденсатора С2, формируется импульс обнуления счетчика DD1 и триггера, собранного на элементах DD5.2, DD5.3.
Этот же импульс, пройдя через элемент DD4.4, переключит реле К1 (контакты реле 23-22 замкнутся), и на входах начальной установки счетчика DD2 появится лог. "1" в соответствии с необходимым коэффициентом деления (N). На схеме показано положение перемычек на входах DD2 для интервала 9 часов:


Коэффициент деления для другого временного интервала легко можно определить, воспользовавшись соотношением:

М — коэффициент, называемый модулем (на схеме показано положение пере мычек для значения М=2). Значения чисел десятичной системы Р1...Р4 устанавливаются на соответствующих входах счетчиков в двоичном коде. Так, для DD3 при коэффициенте деления 1440:

при коэффициенте деления 540 (DD2):

Как только на выводе DD2/23 появится лог. "1", триггер DD5.2, DD5.3 переключится и элемент DD4.2 сформирует импульс для переключения реле К1 (контакты 23-22 разомкнутся, а 11-12 замкнутся). В таком состоянии (телефон подключен к ТЛ) схема будет находиться до момента, пока на выводе DD3/23 не появится импульс (лог. "1"). Счетчик DD3 имеет коэффициент деления 1440, что соответствует 24 часам (при минутных импульсах на входе). Через этот интервал, с момента включения таймера, на выходе счетчика будет периодически появляться сигнал для автоматического отключения ТА. Для контроля за состоянием ТЛ используются транзисторы VT2...VT4. При снятой телефонной трубке напряжение в линии снижается с 60 В до 5...15 В. При этом VT4 запирается, а транзисторы VT2 и VT3 откроются — будет светиться индикатор HL2, и на входе элемента DD5.1 появится лог. "0" (на DD5/4— "1"). Этот сигнал не позволит появиться на выходе DD5/3 лог. "1" при переключении триггера (лог. "0" на DD5/11). Цепи из R8-C6 и R13-C8 обеспечивают формирование коротких импульсов для управления переключением реле, что снижает потребление тока. Использование оптронной пары VS1 позволяет получить электрическую развязку между ТЛ и цепями таймера. Если в процессе работы таймера требуется на некоторое время включать или отключить ТА от линии, не меняя времени начала установленного цикла работы, то можно воспользоваться соответствующими кнопками: SB1 — включение, SB2 — отключение. При полном отключении питания таймера тумблером SA1.2 вторая группа контактов (SA1.1) обеспечивает подачу напряжения на обмотку реле К1 через транзистор VT5.


Разряд С11 через открытый транзистор VT5 и обмотку реле позволит ему сработать, и контакты К1.2 вернутся в исходное положение — ТА будет подключен к линии независимо от того, на каком этапе цикла мы отключили питание таймера. Схема не меняет режимов при кратковременном исчезновении сетевого напряжения. Но для того чтобы работа таймера не нарушалась при длительном отсутствии сетевого напряжения, необходим элемент резервного питания G1 (9 В), от которого достаточно питать только микросхемы.

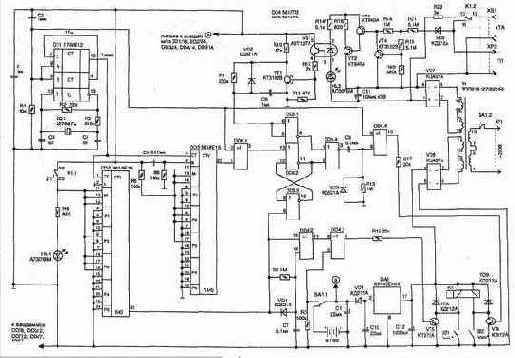

Pис. 3.8 Электрическая схема таймера Топология печатной платы не разрабатывалась, а монтаж выполнен на универсальной макетной плате. В схеме применены резисторы типа С2-23 (МЛТ), конденсаторы С1...С5 типа К10-17, С6 и С7 типа К50-24 на 63 В. Светодиоды подойдут любые, с разным цветом свечения, но лучше использовать из серии КИПД. Диодные сборки КЦ407А можно заменить любыми выпрямительными диодами на ток не менее 200 мА. Кварц ZQ1 — любого типа, на рабочую частоту 32768 Гц (они широко используются в часах). Поляризованное реле в схеме применено типа РПС42 РС4.520.420-01, но подойдут и многие другие, например РПС32 РС4.520.223. Сетевой трансформатор Т1 должен обеспечивать напряжение во вторичной обмотке, достаточное для срабатывания примененного реле, а также необходимо вспомогательное напряжение 48...60 В. Идеально подходит унифицированный трансформатор типа ТПП217-127/220-50. Трансформатор может применяться из этой же серии с большей допустимой рабочей мощностью, например ТПП225, ТПП235, ТПП236, ТПП261. В этом случае нумерация подключаемых выводов обмоток не изменится, но увеличатся габариты конструкции. В качестве резервного элемента питания G1 использован аккумулятор 7Д-0,125Д. Общие габариты устройства не превышают 160х135х65 мм. Настройку схемы начинаем с установки резистором R20 порога переключения транзистора VT4 при напряжении, подаваемом с контактов телефонной вилки ХР2: если оно меньше 20 В — светодиод HL2 должен светиться (индика тор занятой линии). Проверку работы таймера удобно производить при подаче на входы счетчиков (DD2/1.DD3/1) секундных импульсов с вывода 4 микросхемы DD1. При этом следует учитывать, что первоначальное запоминание коэффициента деления, установленного на входах параллельной загрузки, происходит через три такта входных импульсов. Подключая устройство к ТЛ, необходимо соблюдать полярность, указанную на схеме. При правильной полярности снятие телефонной трубки приводит к свечению индикатора HL2. Свечение светодиода HL1 показывает, что телефон автоматически отключился от ТЛ.

Электрический способ борьбы с крысами и мышами


Многие, у кого имеется погреб или подвал с хранящимися зимой продуктами, с огорчением вспоминают ущерб, причиняемый грызунами. Не съедят, так покусают и испортят. Кроме того, они являются разносчиками инфекционных болезней.

Крысы отличаются умом, и их довольно сложно поймать. Химический способ борьбы (с помощью ядов) дорогостоящ. Предлагаемое устройство является экологически чистым, отличается простотой и не потребует больших затрат, при этом обеспечивая надежное уничтожение грызунов.

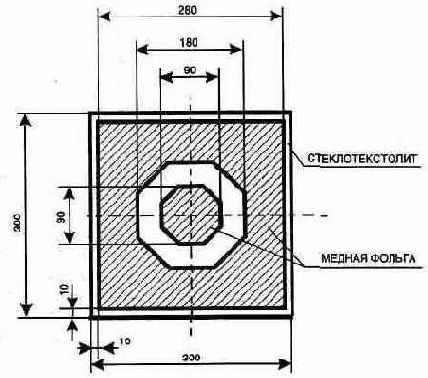

Рис. 4.1. Конструкция ловушки

Принцип работы приспособления аналогичен электрическому стулу, при меняемому в США для казни преступников, но в миниатюрном исполнении. К контактным токопроводящим площадкам, рис 41, подводится напряжение не менее 380 В (например можно подключить две фазы от трехфазного напряжения). Если использовать одну фазу и общий провод (220 В), то устройство будет не всегда убивать — враг пискнет и убежит. Когда трехфазное напряжение не подведено и его сложно найти поблизости, можно воспользоваться повышающим трансформатором с соответствующим напряжением во вторичной обмотке (или автотрансформатором). Обычный трансформатор для увеличения выходного напряжения можно включить в режиме, повышающем напряжение автотрансформатора. Но в этом случае устройство будет потреблять электроэнергию в ждущем режиме (ток холостого хода трансформатора), что нежелательно.

Само приспособление удобно выполнять из листа стеклотекстолита, сняв при помощи резака и ножа лишние участки фольги и подпаяв соединительные провода. Аналогичную конструкцию можно сделать и из медной фольги, закрепив ее на диэлектрическом (не впитывающем влагу) основании. При этом должен быть исключен случайный контакт токопроводящих поверхностей ловушки с землей (жесткое крепление на месте установки).

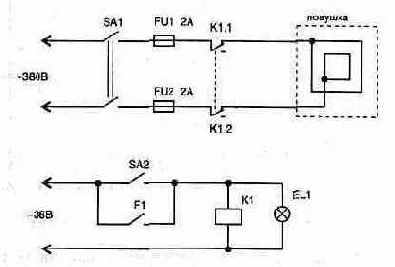

Рис. 4.2. Схема подключения

Для того чтобы привлечь внимание крысы и заманить ее, в центр устройства кладем приманку, например кусочек мяса, и подключаем напряжение. После этого раз в день проверяем ловушку и выкидываем убитых грызунов. Но не следует забывать, что применяемое напряжение представляет опасность для жизни не только грызунов, особенно в условиях подвала, и в целях электробезо пасности желательно установить реле К1 (рис. 4.2) на соответствующее рабочее напряжение, которое будет отключать питание ловушки при включении света в подвале или открывании двери (при установке концевого выключателя F1 на входной двери). Общий выключатель SA1 должен обязательно отключать оба провода.

Устройство не может вызвать пожара, и практика его применения показала высокую эффективность.

Электроника в быту


Электроника в быту

Электрический способ борьбы с крысами и мышами Простой металлоискатель Прерыватель тока Широкодиапазонный таймер Ступенчатое включение мощной нагрузки Управление освещением с любого пульта ДУ Электронное зажигание для газовой плиты Зависимое включение двух разных устройств Сетевой сигнализатор Защита радиоаппаратуры от повышенного напряжения в сети Микрофонный усилитель Как из монитора сделать телевизор

Электронное зажигание для газовой плиты


Современные газовые плиты выпускаются промышленностью с уже имеющимся встроенным электронным зажиганием газа. Что довольно удобно и более безопасно, чем использование спичек или ручной зажигалки. Но в стране имеется еще большое количество старых плит, не оборудованных такими устройствами. В этом случае может быть полезным применение схемы на рис. 4.19. Она довольно простая, что позволяет изготовить устройство самостоятельно.

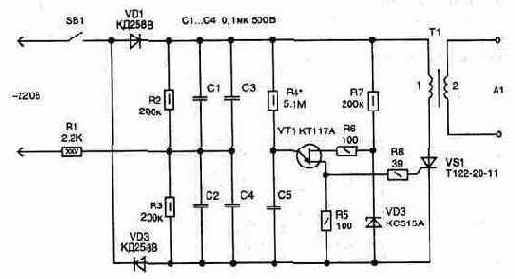

Рис. 4.19. Электрическая схема преобразователя


Рис. 4.20. Расположение электрода поджига вблизи газовой горелки

Электрическая схема состоит из умножителя, повышающего в два раза сетевое напряжение на конденсаторах С1...С4. Конденсаторы заряжаются через резистор R1 и соответствующий диод, а при достижении напряжения величины 650 В открывается тиристор VS1 (напряжение открывания тиристора зависит от номиналов элементов — резистора R4 и емкости С5).

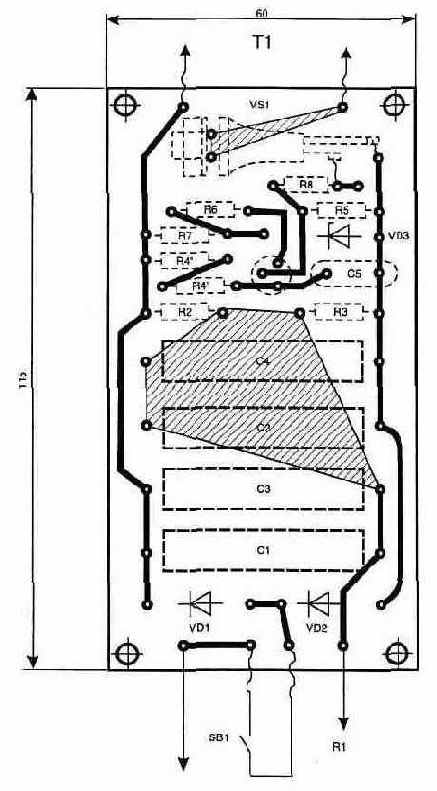

Рис. 4.21. Топология печатной платы

зависит от номиналов элементов — резистора R4 и емкости С5). В этом случае происходит быстрый разряд конденсаторов через открытый тиристор и малое сопротивление первичной обмотки трансформатора Т1. В результате этого на вторичной обмотке трансформатора появляются импульсы высокого напряжения. Выводы трансформатора высоковольтным проводом соединяются с электродами, расположенными вблизи от газовых горелок, рис. 4.20. В качестве электродов, для поджига газа, можно воспользоваться отслужившими свой срок автомобильными свечами. Для этого потребуется снять с них металлическую рубашку (ножовкой по металлу) и закрепить под крышкой на диэлектрической пластине. При этом, если нажать кнопку SB1, искра будет появляться между двумя горелками одновременно. Если же горелок четыре (что наиболее часто встречается), то вторичных обмоток у трансформатора должно быть две и они могут иметь по 1000...1200 витков.

Настройка схемы заключается в подборе номинала резистора R4 (контролируя осциллографом напряжение на конденсаторах) таким, чтобы тиристор открывался периодически и синхронно с сетевыми заряжающими конденсаторы импульсами.

В схеме применены детали: резисторы R1 — ПЭВ-25, остальные типа МЛТ; конденсаторы С1...С4 типа МБМ, С5 — любого типа. Диоды можно заменить любыми выпрямительными на ток не менее 0,5 А и допустимое обратное напряжение не менее 400 В.

Конструкция высоковольтного трансформатора аналогична используемому в электрошоковом устройстве (см. рис. 2.27), но можно применить и трансформатор промышленного изготовления от электронных устройств зажигания газа.

Все элементы схемы, кроме резистора R1 и трансформатора Т1, расположены на печатной плате, рис. 4.21.

Вся конструкция закрывается диэлектрическим корпусом подходящих размеров, а кнопка SB1 закрепляется на корпусе плиты в удобном месте.

Как сделать из монитора телевизор


У многих, кто начинал свое знакомство с компьютерами из семейства ZX-SPECTRUM, БК-001 и др., имеется цветной монитор типа 32ВТЦ-202 (МС 6113.02) или аналогичный. Если этот монитор уже не используется по своему прямому назначению, то предлагаемая доработка схемы позволяет превратить его в современный телевизор с дистанционным управлением на ИК-лучах. Для этого потребуется к уже имеющимся в мониторе блокам установить часть недостающих узлов: модуль цветности, радиоканал и блок управления. Их лучше приобрести уже готовые. Узлы эти унифицированны и легко устанавливаются внутри корпуса на металлическом каркасе (калитке). Это не потребует больших материальных затрат и много времени.

Имеющуюся в мониторе плату видеоканала и блок управления необходимо удалить (они в дальнейшем не используются). А для удобства крепления новых плат фильтр блока питания и сам блок питания перемещаются глубже внутрь основания корпуса.

При доработке схемы монитора применены новые узлы: блок радиоканала БРК-3-32 (от телевизора Ц-415); модуль цветности МЦ-31 (подойдет любой модификации); модуль управления МСН-405 с блоком БПД-45, а также пульт ДУ на ИК-лучах; динамик типа 0.5ГД-36 (для него имеются уже установочные отверстия на передней панели монитора).

Блок-схема электрических соединений узлов показана на рис. 4.28. На ней новые блоки, которые устанавливаются в корпусе, показаны пунктиром. На рисунке изображены только выполняемые соединения между блоками, в дополнение к уже имеющемуся монтажу.

Расположение блоков на каркасе внутри корпуса показано на рис. 4.29 (вид сзади). Блок радиоканала устанавливается в нижней части левой калитки. В верхней части той же калитки закрепляется модуль цветности. Блок питания располагается вертикально на своем родном кронштейне, выходным разъемом вверх.

В данном случае в качестве блока управления используется модуль МСН- 405 совместно с блоком дежурного режима БПД-45. Модуль МСН-405 устанавливают на месте снятого блока управления, используя металлический кронштейн.
На месте его установки с лицевой стороны в корпусе телевизора прорезается отверстие под индикатор и органы управления. Блок дежурного режима и ПФП устанавливаются на основании внизу корпуса телевизора на освободившемся после перемещения БП месте. Динамик крепится справа внизу корпуса на имеющееся посадочное место с помощью саморезов. Соединение блоков и модулей проводится жгутом, прокладку которого лучше начинать от источника питания до требуемых мест. Для нормальной работы телевизора на плате МГСР, расположенной на модуле строчной развертки, потребуется выполнить доработку, рис. 4.30. Она заключается в установке транзистора КТ315 в разрыв цепи от разъема ХР1/13 (место для размещения указанных элементов на плате имеется). Это обеспечи вает инвертирование сигнала, что необходимо для нормальной синхронизации генератора внутри микросхемы. Потребуется также на плате блока разверток установить дополнительные резисторы R1 и R2 (см. рис. 4.28). Они используются в дальнейшем для регулировки напряжения. При настройке телевизора потребуется его комплексная регулировка. Для этого необходимо представлять себе принцип работы входящих в него узлов и иметь электрические схемы всех блоков. Объем книги не позволяет описывать этот процесс подробно. Например, можно порекомендовать познакомиться с книгой "Регулировка и ремонт цветных телевизоров", автор С. А. Ельяшкевич, или аналогичной. В частности, в процессе регулировки выполняются операции в следующей последовательности: Проверить наличие номинальных напряжений на выходе источника питания. Установить напряжение примерно 30 В на модуляторе кинескопа (на блоке разверток резистор R1, см. рис. 4.28). Настроить при помощи блока МСН телевизор на любой принимаемый телевизионный сигнал-в соответствии с инструкцией по эксплуатации телевизора "Горизонт 51CTV-441".

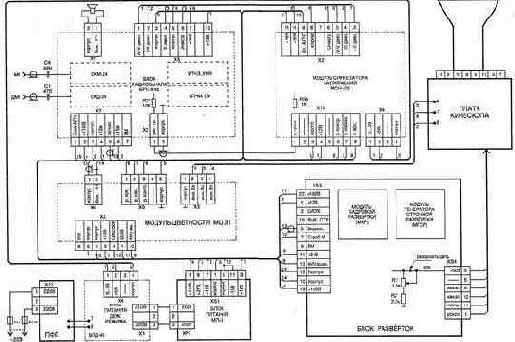

Рис. 4.28. Схема соединений блоков

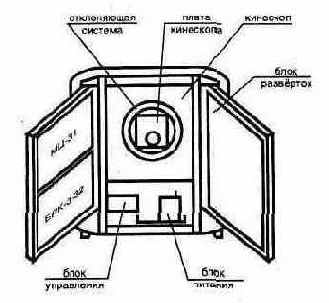

Pис. 4.29. Расположение узлов внутри корпуса

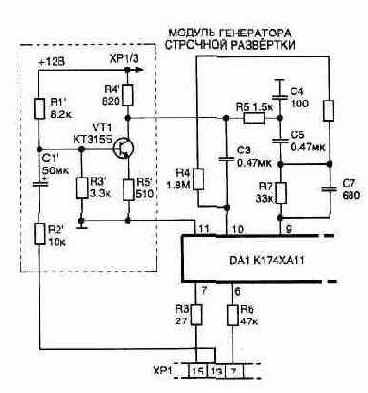

Pис. 4.30. Выполняемая доработка на плате модуля строчной развертки



Для нормальной регулировки звука потребуется в модуле МСН-405 заменить резистор R34 на номинал 1 кОм, а подбором резистора R7 (из блока радиоканала БРК-3-32) настраивается минимальный уровень громкости. Максимальную громкость устанавливаем подстройкой резистором R28 на блоке радиоканала. После получения на экране изображения настраивается модуль цветности (МЦ-31). Комплексная регулировка телевизора проводится в соответствии с рекомендациями, изложенными в литературе. Следует лишь иметь в виду, что выходной каскад будет питаться пониженным напряжением (180 В). Последним этапом настройки является устранение геометрических искажений и центровка растра с помощью соответствующих регуляторов на платах блока разверток. При неустойчивой синхронизации она регулируется штатными элементами на МКР и МГСР соответственно. В указанной литературе методика настройки описана более подробно, но при этом необходимо учитывать состав данного телевизора.

Микрофонный усилитель


Схема микрофонного усилителя, рис. 4.27, отличается от аналогичных, опубликованных в литературе, малыми габаритами и глубокой автоматической регулировкой усиления (АРУ). Это позволяет использовать ее в составе радиостанции или кассетного магнитофона. Все устройство выполнено на одной микросхеме, имеющей в своем корпусе четыре универсальных операционных усилителя.

На элементе микросхемы DA1.1 собран неинвертирующий предварительный усилитель сигнала с микрофона. Это необходимо для эффективной работы автоматической регулировки усиления и снижения уровня шумов. Регулировка коэффициента передачи сигнала между каскадами осуществляется за счет изменения внутреннего сопротивления открытого транзистора VT1, включенного в делитель напряжения, образованный совместно с резистором R5. В исходном состоянии (при низком уровне входного сигнала) VT1 заперт и на прохождение сигнала влияния не оказывает.

Второй каскад усилителя собран на элементе DA1.2. Полоса усиливаемых частот от 50 Гц до 50 кГц. Номинальное выходное напряжение 200 мВ. Элемент DA1.3 является повторителем сигнала, что улучшает согласование схемы с нагрузкой.

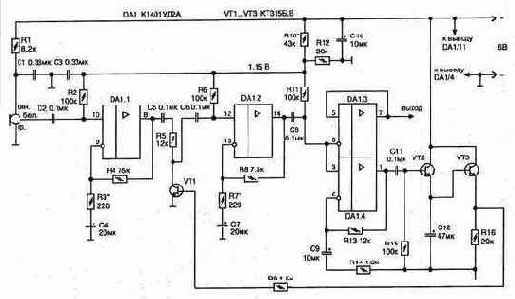

Pис. 4.27. Электрическая схема микрофонного усилителя

Для работы системы АРУ используется усилитель на DA1.3 и детектор уровня сигнала на транзисторах VT2, VT3. Время восстановления схемы (инерционность) задается конденсатором С12. При изменении входного напряжения на 50 дБ — выходное меняется не более чем в 2 раза.

В схеме применены полярные конденсаторы типа К50-16, остальные К10-17; резисторы МЛТ.

При правильной сборке схема будет работать сразу, но элементы, отмеченные звездочкой "*", могут потребовать подбора. Так, изменением величины резистора R10 необходимо добиться в точке делителя, указанной на схеме, напряжения 1,15 В. Это напряжение подается на входы усилителей и обеспечивает начальное смещение для работы микросхем на линейном участке характеристики. В этом случае, при перегрузке, ограничение сигнала будет симметричным. От номиналов резисторов R3 и R7 зависит коэффициент усиления каскадов.

Прерыватель тока


Иногда в конструкциях (от игрушек до сигнализации) требуется прерывистая работа индикаторов, сирены или аварийной мигалки. Это необходимо, чтобы обеспечить экономичность работы, т. к. значительно снижает потребляемую энергию, что особенно важно, если источником питания является батарея или аккумулятор, например в автомобиле.

Обычно такие устройства, для получения малых габаритов, выполняют на КМОП микросхеме (генератор импульсов) и Транзисторе (усилитель тока). Схема получится проще, если собрать генератор на электронных переключателях К561КТЗ, рис. 4.6. Они так же, как и все микросхемы КМОП серии, работают в режиме микротоков, но могут коммутировать ток до 200 мА, а большое входное сопротивление управляющих входов позволяет не использовать электролитические конденсаторы, что повышает надежность устройства. Если требуется включать нагрузку с большим потребляемым током, вместо светодиодов устанавливается реле К1, рис. 4.7.

На элементах микросхемы D1.1 и D1.2 собран генератор импульсов с периодом 3 с (длительность около 1 с), a D1.3, D1.4 используются как коммутаторы тока через светодиоды. Электронные ключи замыкаются при появлении на управляющем входе лог. "1". Период и длительность импульсов можно легко установить любую с помощью резисторов R1, R2 (или С1) соответственно.

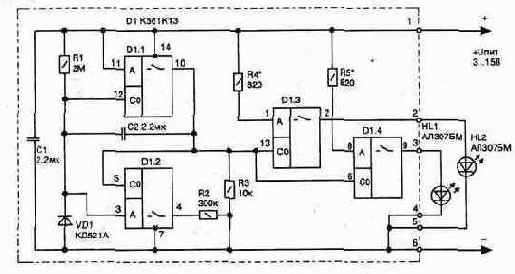

Pис. 4.6. Электрическая схема прерывателя


Рис. 4.7. Подключение реле для коммутации мощной нагрузки

Схема может работать от источника питания с напряжением от 3 до 15 В. При этом яркость свечения светодиодов зависит от номиналов резисторов R4 и R5. Светодиоды и резисторы подойдут любого типа. Конденсаторы применены типа К10-17. Если использовать реле, то вместо соответствующего резистора на входе ключа ставится перемычка, а напряжение питания схемы должно соответ ствовать рабочему для реле, но не более 15В, так как для микросхемы это напряжение является максимально допустимым.

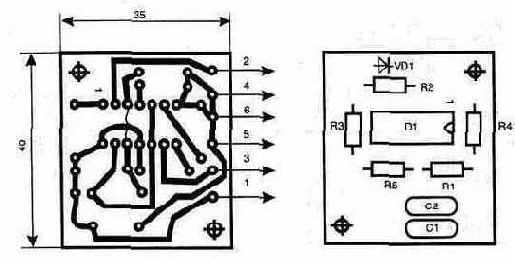

Топология односторонней печатной платы и расположение на ней элементов приведены на рис. 4.8 (извилистой тонкой линией показана необходимая объемная перемычка).


Pис. 4.8. Топология печатной платы и расположение элементов

Простой металлоискатель


При ремонтных работах, когда в квартире приходится сверлить стены, есть вероятность наткнуться на металлическую арматуру, трубы или проводку. Чтобы этого не случилось, удобно воспользоваться металлоискателем для точного определения их места. Устройство позволяет на расстоянии до 20 см обнаруживать любой металлический предмет. Дальность обнаружения зависит только от площади металлического предмета. Для тех, кому этого расстояния недостаточно, например искателям кладов, можно порекомендовать увеличить размеры рамки (что должно увеличить и глубину обнаружения).

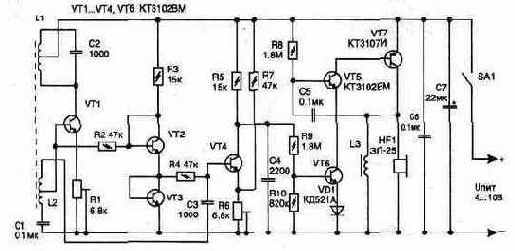

Рис. 4.3. Электрическая схема металлопскателя

Электрическая схема, рис. 4.3, собрана на транзисторах, работающих в режиме микротоков, и состоит из ВЧ генератора (100 кГц) на VT1, который настраивается резистором R1 на максимальную чувствительность к металлическим предметам. В качестве катушек L1 и L2 используются две рамки, рис. 4.4. Транзисторы VT2, VT3 включены как диоды и обеспечивают стабилизацию режимов автогенератора — VT1 и активного детектора на VT4 при изменении напряжения питания и температуры. Резистор R6 устанавливает чувствительность металлоискателя. На транзисторах VT5 и VT7 собран звуковой автогенератор, который включается транзистором VT6. Для того чтобы обеспечить громкий звук пьезоизлучателя HF1, параллельно включена катушка L3, что увеличивает напряжение на пьезоизлучателе за счет резонанса между внутренней емкостью HF1 и индуктивностью L3.

При попадании в поле катушек L1-L2 металлического предмета частота генератора меняется, что приводит к уменьшению амплитуды напряжения на входе детектора (VT4) — он запирается, а транзистор VT6 откроется, что разрешает работу звукового генератора.

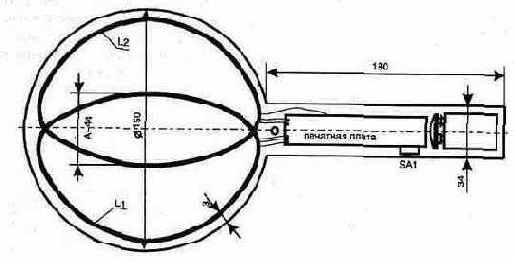

Рис. 4.4. Расположение катушек L1, L2 и вид конструкции металлоискателя

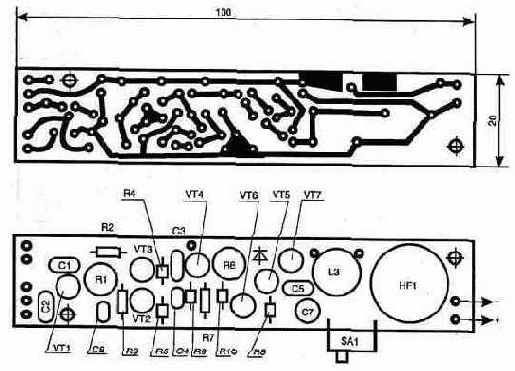

Рис. 4.5. Топология печатной платы и расположение элементов

шает работу звукового генератора. Данная схема по сравнению с аналогичными устройствами, использующими принцип биений частот, обеспечивает большую чувствительность и проще в изготовлении.

В качестве источника питания применена батарея типа "Корунд" или "Крона" (9 В), но может использоваться и любой стационарный источнике напряжением 6...10 В.
Ток потребления в дежурном режиме не более 1,5 мА, при работе звукового сигнала — 7 мА. Все элементы схемы размещены на печатной плате из одностороннего стеклотекстолита, рис. 4.5. Корпус для рамки выполняется из любых диэлектрических материалов, например склеивается из оргстекла. Катушки L1 и L2 одинаковые и содержат по 40+40 витков провода ПЭЛ диаметром 0,25 мм (периметр катушек 340 мм); L3 наматывается на двух склеенных вместе ферритовых кольцах типоразмера К10х6х3 мм марки 400...1000НМ — 250...300 витков провода ПЭЛ диаметром 0,1 мм. Подстроенные резисторы R1 и R6 типа СП5-16В, остальные могут быть любыми малогабаритными. Конденсаторы применены: С7 — типа К50-35 на 16В, остальные типа К10-17. Диод VD1 можно заменить любым импульсным. Микровыключатель SA1 типа ПД-9-2. При настройке устройства, если не удается получить генерации на VT1 с помощью регулировки резистором R1 (контролировать осциллографом напряжение на этом резисторе), потребуется изменить фазу подключения выводов катушки L1. При регулировке схемы на максимальную чувствительность к металлическим предметам может потребоваться изменить расстояние перекрытия катушек А (рис. 4.4), после чего рамки катушек фиксируются клеем.

Сетевой сигнализатор


Уходя из квартиры, нужно не забыть выключить свет и бытовые приборы. Предлагаемое устройство сигнализатора напомнит об этом.

Данный блок является индикатором наличия тока в цепи и может быть установлен в квартире вблизи сетевого распределительного щитка (рис. 4.24), а диод размещается на видном месте около входной двери. Светодиод будет све титься только в том случае, если в сетевой цепи протекает ток. Как правило, в современных квартирах имеется не менее двух сетевых контуров подводки напряжения. По одной цепи подключены все розетки, а второй контур используется для подачи напряжения на освещение (через соответствующие включатели). Несложно установить такие схемы индикаторов по каждой из цепей. Для питания холодильника потребуется проложить отдельные провода от щитка, где индикатор тока в цепи не нужен.

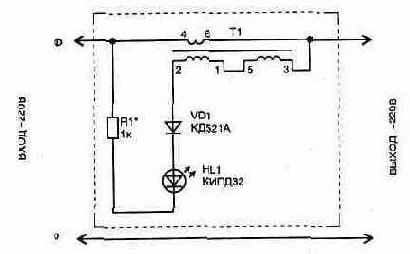

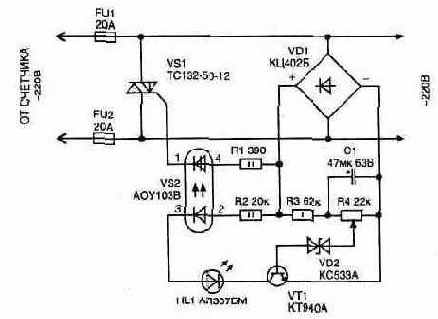

Рис. 4.24. Индикатор тока в цепи

Приведенная схема индикатора имеет порог чувствительности к мощности подключенной нагрузки примерно 40 Вт. В этом случае работа бытовых радиоприборов в дежурном режиме, таких, как телевизор, видеомагнитофон, часов и др., не вызовет свечения индикатора.

Для изготовления токового трансформатора Т1 взят унифицированный телефонный трансформатор, с каркаса которого снимается верхняя обмотка и на ее месте (4-6) наматываются витки до заполнения свободного места проводом ПЭЛ-2 диаметром 1 мм. В этом случае Т1 позволяет попускать через себя ток до 15 А (мощность 3 кВт).

Светодиод HL1 подойдет любой, с малым потребляемым током при свечении, например из серии КИПД.

Схема в дежурном режиме не потребляет энергии и абсолютно безопасна в работе и удобна в подключении.

Широкодиапазонный таймер


В литературе публиковалось много схем простых электронных таймеров. Такие схемы, как правило, имеют дискретное переключение временных интервалов в очень ограниченном диапазоне. При этом некоторые положения переключателя не используются, а временных интервалов, наиболее часто необходимых, нет, или же они устанавливаются с невысокой точностью (что характерно для схем, использующих процесс заряда конденсатора).

Приведенная на рис 4.9 схема таймера позволяет устранить все перечисленные недостатки и обеспечивает возможность устанавливать десять любых фиксированных временных интервалов в диапазоне от 3 с до 16659 мин. Количество временных интервалов легко может быть увеличено, если применить микропереключатель SA2 на большее число положений. Переключатель SA1 устанавливает диапазон отсчета временного интервала: минуты (М) или секунды (С).

Устройство собрано на трех КМОП микросхемах, что обеспечивает малое потребление тока (0,25 мА) и позволяет использовать автономное питание от аккумуляторов напряжением от 5 до 12 В (применены четыре элемента Д-0.26Д).

Таймер, кроме звуковой сигнализации, может работать совместно со стационарным бестрансформаторным блоком питания (рис. 4.10), что позволяет управлять включением мощной нагрузки (до 2 кВт, например обогревателя) на необходимый интервал. При этом от стационарного блока происходит также подзаряд аккумуляторов.

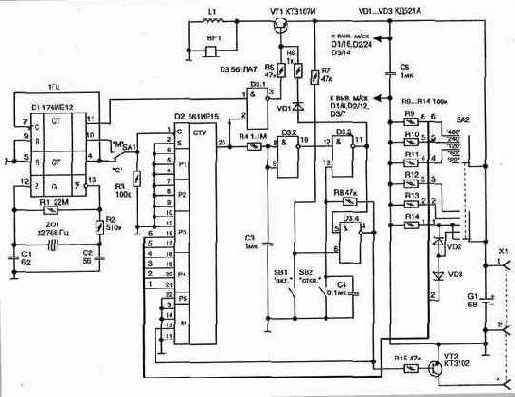

Pис. 4.9. Электрическая схема таймера

Схема устройства состоит из задающего генератора минутных (секундных) импульсов на микросхеме D1, счетчика с изменяемым коэффициентом деления D2 и RS-триггера, собранного на логических элементах D3.2...D3.4.

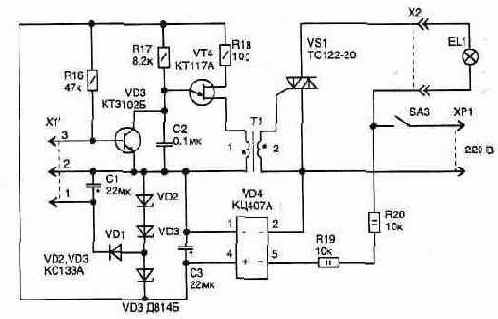

Pис. 4.10. Сетевой источник питания таймера с электронным
включением нагрузки

Звуковым излучателем является пьезозвонок ЗП-25 (ЗП-18), включенный параллельно с катушкой L1. Катушка позволяет за счет резонансных колебаний в контуре между емкостью излучателя и индуктивностью L1 значительно повысить громкость звука.

При использовании микросхемы D1 совместно с кварцем отпадает необходимость в точной настройке задающего генератора.

Включение таймера производится кнопкой SB1 при предварительной установке нужного временного интервала переключателями SA1 и SA2.
Кнопка SB2 служит для отмены отсчета временного интервала. В исходном состоянии на выводах D3/11 лог. "1", D3/4 — "0". Нулевое со стояние на входах М счетчика запрещает его работу в режиме счета (производится только запись установленного коэффициента деления). При включении таймера (SB1) триггер переключится (D3/4 — "1"), и начинает работать счетчик D2. Через интервал времени, заданный двоичным кодом на входах, на выходе D2/23 появится лог. "1". Этот сигнал разрешает прохождение звуковой частоты от D1/11 через D3.1 на базу VT1 и HL1. Длительность работы звукового сигнала зависит от постоянной времени цепи заряда R4-C3. Как только напряжение на СЗ достигнет порога срабатывания элемента D3.2, триггер вернется в исходное состояние. При этом запирающее напряжение через диод VD2 и резистор R6 поступает на базу VT1. Правила установки любого коэффициента деления для счетчика 561ИЕ15 подробно описаны в разделе 1. Так, например, для коэффициента деления N=480 (P1=P2=P5=0): N=M(1000Р1 +100Р2+10РЗ+Р4)+Р5=10(10х4+8)=480 На схеме показаны положения перемычек переключателя SA2 для коэффициентов деления 480, 240, 120, 60, 20. В зависимости от положения SA1 на вход D2/1 будут поступать секундные или минутные импульсы. При этом выдерживаются интервалы, соответствующие 8 мин (ч), 4 мин (ч), 2 мин (ч), 1 мин (ч) и 20 с (20 мин). Одни и те же интервалы можно получить в зависимости от выбора М, разной комбинацией сигналов на входах Р1...Р5 счетчика. При подключенном таймере к стационарному источнику питания транзистор VT2, совместно с VT3 и VT4, управляет симисторным коммутатором VS1. Включение нагрузки производится кнопкой SB1, а выключение выполняется автоматически, через заданный интервал, или кнопкой SB2 в любое время. В схемах использованы резисторы С2-23, конденсаторы С1, С2 типа К10-17, СЗ...С5 — КМ-6. Номиналы могут отличаться от указанных на 20%. Диоды VD1..VD3 подойдут любые импульсные. Транзистор КТ3107 можно заменить на КТ361 Г. Симистор VS1 может применяться на меньший или больший рабочий ток, а также подойдет оптронный симистор ТС0142-50-6, включенный аналогично приведенной на рис. 4.11 схеме.


Симистор устанавливается на радиатор. Переключатель SA1 типа ПД9-2, SA2 — ПР2-5П2НВ, кнопки SB1, SB2 — любые малогабаритные ( их легко можно сделать самостоятельно из пружинящих контактов разобранного реле). Микросхемы 561-й серии заменяются на 564-ю. Катушку L1 можно взять от неисправных электронных часов или изготовить, намотав на двух склеенных ферритовых (600...1000НМ) кольцах типоразмера К10х6х3 мм примерно 250...300 витков проводом ПЭЛШО диаметром 0,1 мм. Импульсный трансформатор Т1 наматывается проводом ПЭЛШО диаметром 0,18 мм на ферритовом кольце К20х12х6 мм — 2000...4000НМ1 и содержит в обмотке 1 — 80 витков, 2 — 60 витков. Перед намоткой острые грани сердечника нужно закруглить надфилем, иначе они могут прорезать провод. После намотки и пропитки катушки лаком или парафином необходимо убедиться в отсутствии утечки (сопротивления) между обмотками. При правильной сборке и исправных деталях настройка таймера не требуется. Проверку работоспособности устройства удобнее начинать с минимальных временных интервалов (положение переключателя SA1 — "С"). Настройка блока питания и электронного коммутатора заключается в подборе номинала резистора R17 на максимум напряжения в нагрузке (выполняется при отключенном резисторе R16). Если не удается получить максимальное выходное напряжение, то потребуется поменять фазировку одной из обмоток Т1. Данное устройство имеет один недостаток: требуется заранее установить временной интервал, так как для его записи в регистры счетчика требуется три такта входных импульсов. Как правило, приходится редко изменять установленный интервал и это незаметно.

Ступенчатое включение мощной нагрузки


Устройство предназначено для постепенной подачи сетевого напряжения в активную нагрузку.

Из опыта известно, что наиболее часто мощные лампы и нагреватели выходят из строя в момент включения. Это связано с тем, что нагревательная нить лампы в холодном состоянии имеет сопротивление более чем в 10 раз меньшее, чем при прогреве. Из-за чего возможен бросок тока при подаче напряжения. Если же включение случайно попало на момент действия в сети максимальной амплитуды напряжения, возникает импульсная перегрузка.

Приведенная на рис. 4.11 схема облегчает режим работы нагрузки, снижая броски тока за счет постепенного (в течение 4 с) увеличения амплитуды подаваемого напряжения. Это позволяет значительно продлить жизнь ламп, кроме того, снижается уровень сетевых помех в момент включения. Электрическая схема работает следующим образом. Электронным симисторным коммутатором VS1 управляет генератор на однопереходном транзисторе VT1.

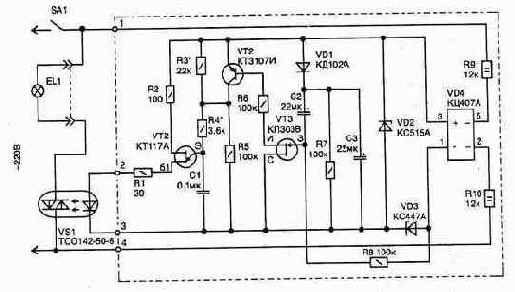

Рис. 4.11. Электрическая схема

Генератор синхронизирован с частотой сети, так как он питается пульсирующим напряжением, рис. 4.12. В зависимости от величины резисторов R3 и R4 время заряда С1 может меняться, т. е. меняется угол открывания оптронного симистора. Как только напряжение на конденсаторе достигнет порога открывания VT1, С1 быстро разрядится через ограничительный резистор R1 и светодиод оптрона.

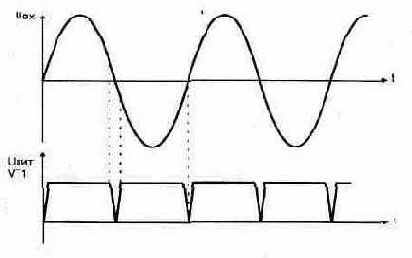

Pис. 4.12. Форма напряжения

Для открывания симистора при любой окружающей температуре, через светодиод должен проходить ток не менее 80...100 мА. Использование однопереходного транзистора позволяет иметь источник питания схемы управления небольшой мощности, так как необходимая для открывания симистора энергия накапливается на конденсаторе С1 и отдается в течение короткого импульса.

При включении, в начальный момент, транзистор VT2 заперт (примерно в течение 4 с), так же, как и VT3. От номинала резистора R3 зависит, какое минимальное начальное напряжение будет подано в нагрузку А1. Как только С2 зарядится, появится ток через VT3, что приведет к открыванию VT2, — резистор R3 будет закорочен переходом эмиттер-коллектор транзистора. Это уменьшит время заряда С1, т. е. транзистор VT1 сформирует импульс для открывания VS1 раньше. Номинал резистора R4 подбираем так, чтобы при этом было максимальное напряжение в нагрузке.

Так как в схеме облегчается режим работы симистора VS1, устройство позволяет коммутировать суммарную мощность нагрузки до 10000 Вт.

В схеме применены резисторы МЛТ, а конденсаторы С1 — К73-9, С2, СЗ — К52-1Б на 63 В. Оптронный коммутатор устанавливается на радиатор (при использовании схемы с нагрузкой до 500...1000 Вт в нем нет необходимости).

Топология печатной платы приведена на рис. 4.13.

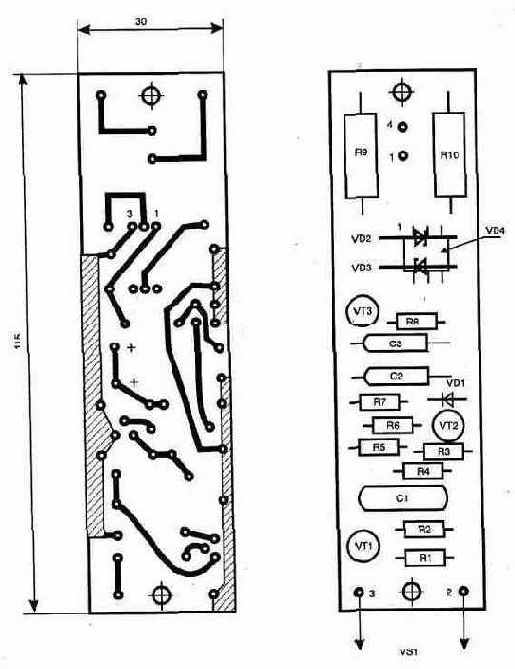

Рис. 4.13. Топология печатной платы и расположение элементов

Управление освещением с любого пульта ДУ


В продаже уже появились импортные устройства аналогичного назначения, но по достаточно высокой цене. Такое приспособление при желании несложно сделать самостоятельно, причем без больших материальных затрат.

Привычной частью современного телевизора или музыкального центра является пульт дистанционного управления (ДУ) на ИК-лучах. Таким пультом можно также управлять и освещением с помощью небольшой приставки. При этом нажимается одна из кнопок (редко используемых). Предлагаемое устройство позволяет с любого пульта ДУ на расстоянии до 5 м включать и выключать нагрузку, например освещение.

Обычно для управления работой телевизора приходится держать нажатой кнопку пульта не более 1 с. Предлагаемое устройство выполняет переключение нагрузки, если кнопка на пульте нажата в течение времени более 2 с. Этот алгоритм выделения команды для управления переключением позволяет значительно упростить электрическую схему.

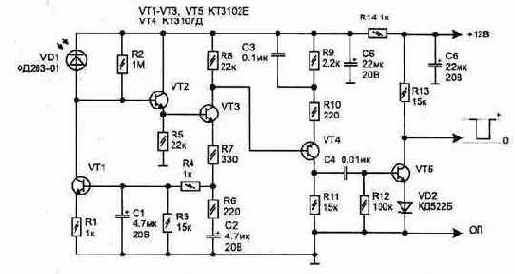

Рис. 4.14. Приемник ПК-импульсов

Устройство состоит из приемника ИК-импульсов, рис. 4.14, и блока управления, рис. 4.15. В качестве приемника можно взять любую из типовых схем, применяемых в телевизорах для ДУ. Узел управления собран на трех КМОП микросхемах и состоит из формирователя широких импульсов (D1.1), селектора двухсекундного временного интервала (D1.2) и двоичных счетчиков на элементах триггеров D2...D3. Кнопки SB1 и SB2 позволяют включать и выключать нагрузку без пульта ДУ.

Индикатором срабатывания последнего триггера (D3.2) является свечение светодиода HL1. Оптронный ключ VS1 обеспечивает электрическую развязку блока управления от сети 220 В, что позволяет получить хорошую устойчивость схемы к помехам.

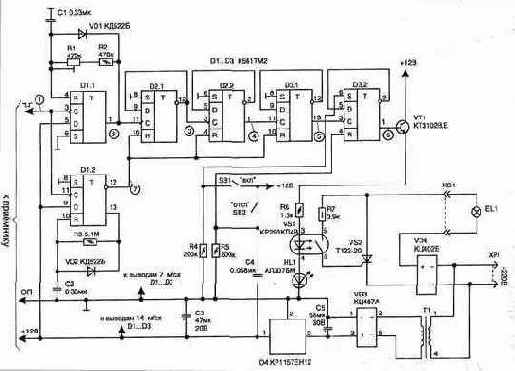

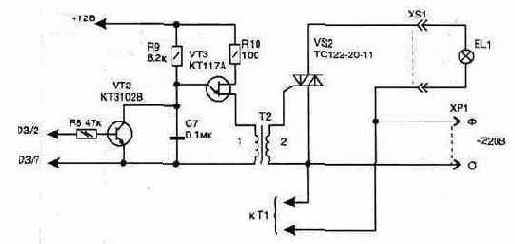

Рис. 4.15. Схема узла управления

Вместо оптрона оконечный каскад управления лампой можно выполнять на обычном симисторе по схеме, показанной на рис. 4.16.


Рис. 4.16. Схема подключения симистора

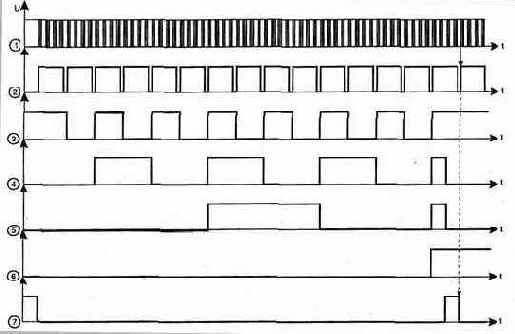

На рис. 4.17 приведены диаграммы напряжений в контрольных точках, поясняющие работу блока управления. В начальный момент подачи питания на схему, цепь из элементов C4-R5 обеспечивает установку триггера в D3.2 в исходное состояние (лог. "0" на выходе 1).

При нажатой кнопке на пульте ДУ из приходящих пачек импульсов на входы элементов D1.1 и D1.2 формируются более широкие.
Триггер D1.2 через 2 с обеспечивает установку счетчиков D2, D3.1 в исходное состояние (формирует импульс обнуления на выходе D1/12). Схема устройства не критична к выбору деталей и их номиналы могут отличаться от указанных на 30%. Все постоянные резисторы применены типа МЛТ, подстроенный R1 — типа СП4-1. Неполярные конденсаторы типа К10-17, электролитические СЗ и С5 (для приемника С1, С2 и С5, Сб) типа К53-16. Диоды КД522 можно заменить любыми импульсными. Стабилизатор напряжения D4 (импортный аналог 78L12) заменяется более распространенным из серии КР142ЕН8Б. Трансформатор Т1 типа ТП112-8-1, но также подойдет любой из тех, что применяется в отечественных телевизорах для питания в дежурном режиме или в игровых приставках типа ДЕНДИ. Необходимое напряжение вторичной обмотки — 15...20 В, и ток — не менее 10 мА. При подключении вместо оптронного ключа симистора, импульсный трансформатор Т2 выполняется на ферритовом кольце типоразмера К16х10х4 мм марки М4000НМ1 или М2000НМ проводом ПЭЛШО диаметром 0,18 мм и содержит в обмотке 1 — 80 витков, 2 — 60 витков. Перед намоткой острые грани сердечника необходимо закруглить надфилем, иначе они прорежут провод и будет замыкание между обмотками.


Рис. 4.17. Диаграмма напряжений Конструктивно все устройство собрано в корпусе с размерами 110х88х44 мм. Печатная плата приемника ИК-импульсов, рис. 4.18, помещается в экран из медной фольги, что необходимо для исключения влияния помех. Для монтажа схемы блока управления использована универсальная макетная плата, а соединения выполнялись проводами.

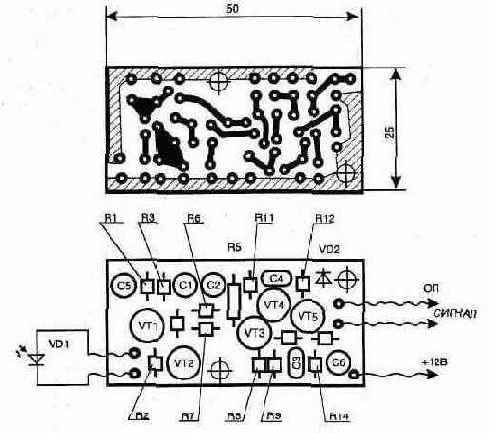

Рис. 4.18. Печатная плата схемы приемника ИК-импульсов Приставка проверена в работе с пультами ДУ от импортных телевизоров разных фирм — АКА1, SAMSUNG, PANASONIC. Но так как у каждого пульта свое соотношение между длительностью кодовой посылки и интервалом, для четкого срабатывания переключения может потребоваться подстройка схемы резистором R1 (или подбора номинала конденсатора С1).

Защита радиоаппаратуры от повышенного напряжения в сети


Повышенное напряжение в сети может появиться в результате аварии. Особенно эта проблема актуальна в сельской местности или на даче, где такие явления не редки. Это связано с тем, что подходящие сетевые провода имеют открытую (воздушную) проводку и возможен их обрыв с замыканием.

Большая часть современной радиоаппаратуры имеет импульсные источники питания, которые в случае перегрузки выходят из строя. Постоянно контролировать сетевое напряжение неудобно, да и не эффективно. Ведь перегрузка при работающей радиоаппаратуре может произойти в любой момент времени. Предлагаемое устройство позволяет предотвратить повреждение электроприборов и радиоаппаратуры от повышенного напряжения.

Простейший вариант защиты аппаратуры от перегрузки можно выполнить, используя специальный разрядник, включенный после входных предохранителей. Он имеет такую характеристику, что пробой газа внутри корпуса происходит при превышении действующего напряжении выше 270 В. Сработавший разрядник имеет очень малое внутреннее сопротивление и закорачивает сетевую цепь. В этом случае просто перегорят плавкие вставки (или сработает защитный электромеханический автомат), что прервет подачу напряжения на все включенные бытовые устройства.

Основными недостатками разрядника является его дефицитность и нерегулируемый порог срабатывания.


Рис. 4.25. Электрическая схема защитного устройства

Приведенная схема, рис. 4.25, аналогична по принципу работы разряднику. Только вместо него использован более доступный электронный коммутатор — симистор. При этом порог открывания VS1 можно установить с помощью резистора R4 на уровне 260 В (действующее значение). Конденсатор С1 устраняет срабатывание схемы от кратковременных помех (выбросов). Устанавливать светодиод HL1 не обязательно, но его удобно иметь при настройке, когда управление симистором можно временно отключить.

Проверить работоспособность устройства и установить порог срабатывания защиты можно при помощи ЛАТРа (установив предохранители FU1 на небольшой ток — 1 ...2 А). В ждущем режиме схема потребляет ток не более 3 мА.

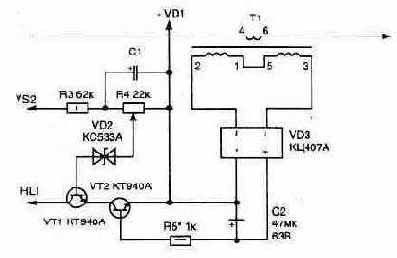

Pис. 4.26. Доработка схемы защитного устройства

Защитное устройство можно сделать более "умным", если дополнить его схемой, реагирующей на ток в цепи, рис. 4.26. (Работа ее описана в предыдущей статье, где также приведена методика изготовления токового трансформатора.) При этом устройство будет срабатывать только в том случае, если к сети подключены потребители энергии.

Зависимое включение двух разных устройств


Некоторые из электро- и радиоприборов работают совместно. Например, при использовании активной телевизионной антенны было бы удобно, если блок питания антенного усилителя сам включался при включении телевизора и автоматически выключался при его отключении. Это избавляет от необходимости следить за состоянием вспомогательных устройств (ведомого) при включении главного (ведущего). Удобно также иметь вечером небольшую фоновую подсветку за телевизором — это меньше утомляет зрение при длительном просмотре телепередач.

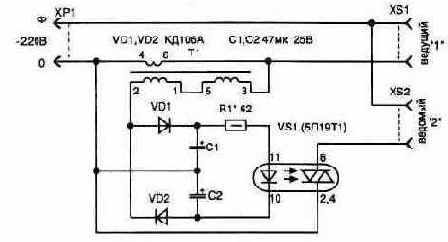

Данную задачу выполняет приведенная на рис. 4.22 схема. При появлении тока через нагрузку, подключенную к гнездам XS1, напряжение, снимаемое с автотрансформатора Т1, выпрямляется диодами VD1, VD2 и через резистор R1 подается на управление коммутатором VS1. Оптоэлектронное реле VS1 из серии КР293 (маркировка на корпусе 5П19Т1) позволяет коммутировать любую нагрузку с потребляемым током до 1 А (200 Вт), подключенную к гнездам XS2. При этом падение напряжения на ключе VS1 не превышает 2 В.


Рис. 4.22. Электрическая схема приставки

В данной схеме имеется возможность дистанционного управления включением устройств, если главное (например телевизор) имеет такую возможность (в дежурном режиме телевизор потребляет маленький ток, что недостаточно для включения электронного коммутатора).

Трансформатор Т1 является самодельным и выполнен на основе широко распространенного телефонного (используются в старых моделях телефонных аппаратов). Для этого потребуется снять с него одну верхнюю обмотку и на ее месте расположить 120 витков провода ПЭЛ-2 диаметром 0,5 мм. Остальные обмотки подключаются по схеме повышающего напряжение автотрансформатора. Это увеличивает минимальную чувствительность устройства. Для трансформатора может также использоваться ферритовый магнитопровод М2000НМ1 типоразмера Ш5х5 мм. Чувствительность схемы к минимальному току нагрузки зависит также от числа витков в первичной обмотке (4-6).

В схеме могут применяться любые диоды на ток не менее 100 мА. Резистор использован МЛТ, полярные электролитические конденсаторы типа К50-35 или аналогичные.

Печатная плата для схемы не разрабатывалась, а монтаж выполняется объемным монтажом.

Импульсный источник питания на 40 Вт


Электрическая схема однотактного преобразователя приведена на рис. 5.2. Она работает на частоте примерно 50 кГц.

В момент включения питания конденсаторы СЗ...С5 заряжаются через резистор R2. При этом кратковременный импульс напряжения с этого резистора через диод VD5 и резистор R4 поступает на конденсатор С6 и заряжает его. Стабилитрон VD6 ограничивает уровень напряжения для питания микросхемы величиной 5,6 В. Это обеспечивает первоначальный запуск схемы и питание автогенератора. В дальнейшем необходимое питающее напряжение для схемы снимается со вторичной обмотки (2) трансформатора Т2.

На элементах микросхемы D1.1...D1.3 собран задающий генератор импульсов, из которых на конденсаторе С9 образуется пила. Компаратор D2 будет сравнивать напряжение пилы с уровнем напряжения на входе 2. В исходном состоянии компаратор открыт и через резистор R12 и базу транзистора VT3 протекает ток. В этом случае VT3, а значит и VT2, будут открыты. Как только напряжение с обмотки 2 трансформатора Т2 превысит установленный резистором R7 порог, компаратор закроется, что ограничит длительность импульса в первичной обмотке трансформатора. Таким образом обеспечивается стабилизация выходного напряжения при изменении сетевого на входе. Коэффициент стабилизации преобразователя зависит от наклона пилы на конденсаторе С9.

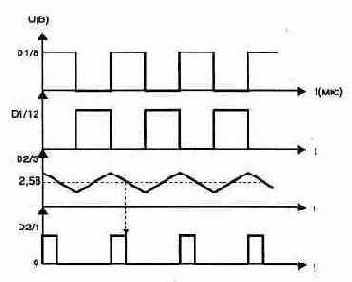

Диаграммы напряжения, показанные на рис. 5.3, поясняют работу схемы. Транзистор VT1 обеспечивает защиту источника питания от перегрузки по току. При его открывании срабатывает блокировка работы компаратора (при лог. "0" на входе D2/6). Сигнал блокировки периодически подается также с выхода генератора. Это исключает нахождение компаратора в открытом состоянии длительное время.

В случае срабатывания защиты, чтобы вернуть схему в рабочее состояние (запустить), потребуется на некоторое время отключить источник питания от сети (конденсаторы СЗ...С5 разрядятся через резистор R1).

В схеме применены детали: резисторы R1 — МЛТ, R2 — С5-5 на 1 Вт, под- строечный R7 — типа СП5-16ВА-0,25 Вт, остальные резисторы могут быть любо го типа; конденсаторы С1, С2 и С10 — типа К42У-2, СЗ...С5 — К50-29 на 450 В, С6, С7 типа К50-35, С8, С9, С11...С13—К10-17, С14, С15—К10-17.
Транзистор VT2 можно заменить на КТ839А.

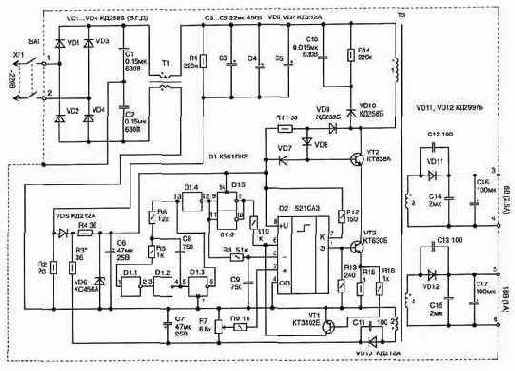

Рис. 5.2. Схема импульсного источника питания на 40 Вт Дроссель фильтра Т1 выполняется на двух соединенных вместе ферритовых торроидальных сердечниках М2000НМ1 типоразмера К20х10х7,5 мм. Обе обмотки содержат по 40 витков провода ПЭЛ-2 диаметром 0,33 мм (перед на моткой острые края сердечника необходимо закруглить надфилем).

Рис. 5.3. Форма напряжения в контрольных точках схемы Для изготовления трансформатора Т2 взяты ферритовые (М2000НМ1) чашки типоразмера БЗ0. В центральной части магнитопровод должен иметь за зор примерно 0,2...0,6 мм (чтобы не намагничивался трансформатор при работе). Обмотки содержат: 1—120 витков; 2—7 витков провода ПЭЛ-2 диаметром 0,15 мм; 3 — 8 витков провода диаметром 3х0,33 мм (наматывается тремя про водами одновременно), 4 — 19 витков 0,5 мм. Транзистор VT2 устанавливается на радиатор, а вся конструкция закрывается сетчатым экраном (для теплоотвода от Т2 и VT2). Экран позволяет снизить уровень излучений и помех при работе источника. Перед включением трансформатора Т2 необходимо убедиться в работоспособности схемы формирования импульсов на выходе D2/1. Для этого можно временно подать питание 9 В на конденсатор С7 от внешнего источника. При правильной фазировке подключения обмоток у трансформатора Т2 настройка схемы заключается в установке резистором R7 необходимой величины напряжения во вторичной обмотке и проверки запуска схемы при минимальном питающем напряжении 180 В.

Импульсный преобразователь с 12 В на 220 В 50 Гц


Иногда, при отсутствии сетевой проводки, возникает необходимость питать бытовые электроприборы от бортовой сети автомобиля. В литературе описано немало простейших преобразователей с 12 на 220 В, но работающих на повышенной частоте. Для осветительной лампы или электронной удочки это еще допустимо, но не все бытовые приборы, рассчитанные на частоту сети 50 Гц, могут работать на более высокой частоте. Кроме того, ни одна из опубликованных схем не имеет защиты от перегрузки.

К данному преобразователю могут подключаться любые бытовые приборы мощностью до 100 Вт (при использовании более мощного трансформатора ее можно увеличить).

Предложенная схема преобразователя (рис. 5.4) работает на частоте 50Гц и имеет защиту от перегрузки по току. Кроме того, данный преобразователь дает на выходе форму сигнала, более приближенную к синусу, что снижает уровень высокочастотных гармоник (помех).

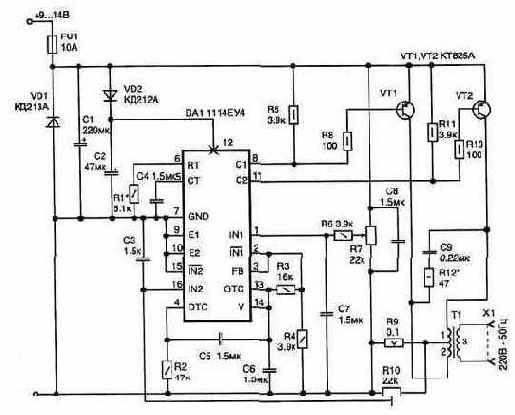

Рис. 5.4. Электрическая схема импульсного преобразователя с 12 В на 220 В 50 Гц

Устройство собрано на специально предназначенной для импульсных источников питания микросхеме 1114ЕУ4 (импортный аналог TL494CN или TL494LN). Это позволяет уменьшить число применяемых деталей и сделать схему довольно простой.

Внутри микросхемы имеется автогенератор со схемой для получения выходных импульсов с широтно-импульсной модуляцией, а также ряд дополнительных узлов, обеспечивающих ее расширенные возможности. Подробно работа микросхемы описана в справочной литературе [Л17].

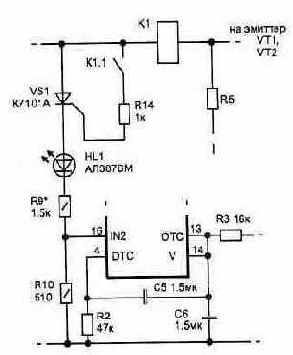

Выходные ключи микросхемы рассчитаны на ток не более 200 мА, и, чтобы управлять большей мощностью, выходные импульсы поступают на базу ключевых транзисторов VT1, VT2. Диод VD1 предотвращает повреждение схемы при ошибочной полярности подключения питания (перегорит только входной предох ранитель FU1).

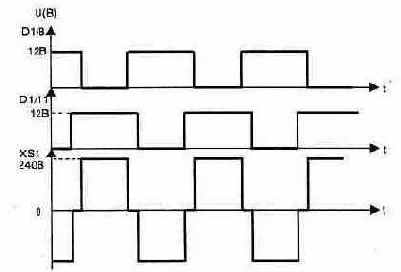

Рис. 5.5. Форма напряжения в контрольных точках

Налаживание устройства начинается при отключенном трансформаторе с установки частоты задающего генератор 100 Гц с помощью времязадающей цепи из резистора R1 и конденсатора С4. Так как микросхема имеет двухтактный выход, выходная частота равна половине частоты автогенератора (50 Гц на выходах DA1/8 и DA1/11).
Резистором R7 настраиваем форму выходных импульсов микросхемы в соответствии с диаграммой, приведенной на рис. 5.5. После этого подключаем трансформатор, и при напряжении питания схемы от 12-вольтового источника резистором R7 выставляется номинальное напряжение во вторичной цепи 220 В (измерять стрелочным измерительным прибором). Это делается при подключенной нагрузке мощностью 25...60 Вт. Цепь из резистора R12 и конденсатора С9 может потребовать подбора номиналов, для того чтобы убрать выбросы в трансформаторе по фронтам в момент переходных процессов при коммутации тока. Защита по току на 10 А устанавливается резистором R10. Это позволяет предотвратить повреждение преобразователя в случае перегрузки или короткого замыкания по выходу, так как схема начинает снижать выходное напряжение, переходя в режим стабилизации тока. Преобразователь не имеет обратной связи по выходному напряжению, так как опыт практической эксплуатации показывает, что оно незначительно меняется при изменении мощности подключенной нагрузки и не выходит за рамки допустимого диапазона 190...240 В.


  Преобразователь потребляет на холостом ходу не более 1 А, а с нагрузкой — ток увеличивается пропорционально мощности. Транзисторы устанавливаются на радиатор с площадью поверхности не менее 300 кв. см. Трансформатор Т1 придется изготовить самостоятельно. Использован магнитопровод типа ПЛМ27х40-73 или аналогичный. Обмотки 1 и 2 содержат по 14 витков провода ПЭЛ-2 диаметром 2 мм; обмотка 3 содержит 700 витков провода диаметром 0,5 мм. Обмотки 1 и 2 должны быть симметричными — это условие легко выполняется при их одновременной намотке (сразу двумя проводами). В схеме применены детали: конденсаторы С1, С2 типа К52-1, СЗ...С8 — типа К10-17, С9 — К73-17В; постоянные резисторы R9 типа С5-16МВ, R12 — С5-5. а остальные типа МЛТ; подстроечный R7 типа С5-2. Предохранитель на 10 А можно сделать из медного провода диаметром 0,25 мм, см. табл. 5.1. В случае перегрузки преобразователя, при срабатывании режима ограничения тока, пониженное напряжение питания допустимо не для всех радиоэлектронных устройств.В этом случае защиту по току можно выполнить с автоматическим полным отключением преобразователя, рис. 5.6. Для этих целей удобно воспользоваться токовым реле К1, группа контактов которого включает тиристор VS1. Такое реле несложно изготовить самостоятельно на основе геркона, а вариант конструкции К1 показан на рис. 2.46. Ток, при котором замыкаются контакты геркона К1.1, настраивается изменением числа витков обмотки (одного слоя вполне хватит). При срабатывании защиты будет светиться индикатор HL1, а чтобы вернуть схему в рабочее состояние, потребуется отключить на некоторое время питание преобразователя.

Источники питания


Источники питания

В любом радиоэлектронном устройстве имеется источник вторичного электропитания. Он обычно занимает до 30% всего объема радиоаппаратуры, и от его качества и надежности во многом зависят параметры всего устройства. При создании новых устройств не всегда имеется возможность применять унифицированные блоки питания. Специализированный источник питания под конкретное устройство получается, как правило, проще и дешевле.

Схемы источников питания с использованием понижающего напряжения сетевого трансформатора на 50 Гц широко представлены в литературе, и по этой причине в данном разделе рассматриваются только импульсные преобразователи.

В последнее время из-за развития отечественной элементной базы все более широко применяются импульсные источники питания с бестрансформаторным входом. В них выполняется преобразование сетевой энергии во вторичную цепь на более высокой частоте. Частоты преобразования в пределах 20... 150 кГц позволяют получить малогабаритные сетевые блоки питания с отличными удельными массогабаритными показателями.

Приводимые в разделе схемы импульсных источников питания отличаются простотой изготовления, что делает их доступными для повторения в домашних условиях. Они могут применяться для питания различных устройств и схем автоматики, а также в переносных конструкциях, когда необходимо иметь малые габариты и вес источника.

Если вас интересует более подробно принцип работы и теория расчета для различных вариантов построения схем импульсных высокочастотных преобразователей, то рекомендуем познакомиться с соответствующей литературой, например Л14 и Л15.

Изготовление сетевого предохранителя на любой ток


Наибольшее распространение получили плавкие предохранители. Они дешевы и просты в изготовлении и в случае короткого замыкания в сети обеспечивает защиту проводки от возгарания.

Когда перегорает плавкий предохранитель, требуется быстро его заменить. Не всегда имеется запасной предохранитель на нужный ток. Проще всего защитный предохранитель выполнить из провода соответствующего диаметра. Причем диаметр провода для необходимого тока плавления (защиты) можно выбрать из таблицы, где приведены значения для разных металлов. В качестве основания для закрепления (припаивания) плавкой вставки может использоваться каркас перегоревшего.

Таблица 5.1

Пять способов получения нужной температуры паяльника


Многие знают, что для получения качественной пайка при монтаже радиодеталей необходимо, чтобы температура жала паяльника соответствовала рабочей температуре припоя. У разных марок припоя она отличается. Если жало паяльника перегрето, припой будет окисляться и пайка получится недостаточно прочной. Кроме того, в этом случае жало паяльника быстро обгорает и припой вообще перестает на нем держаться. Качественная пайка имеет зеркальный блеск после остывания, и получить ее можно только при определенной температуре. Так, для наиболее распространенной марки припоя ПОС-61 температура пайки 190...260 °С. Рекомендуемая температура пайки микросхем 235±5 °С при продолжительности не более 2 с.

При покупке простейшего дешевого паяльника на сетевое напряжение 220 В, как правило, выясняется, что он перегревается и плохо паяет. Устранить эту проблему можно четырьмя путями.

Способ 1-й. Если паяльник имеет жало в виде стержня, который фиксируется на корпусе с помощью винта (рис. 5.7), то, регулируя длину погружения стержня в нагреватель, можно легко плавно изменить температуру. Но такую конструкцию крепления жала имеют не все паяльники, и этот метод может оказаться неприемлемым.

Способ 2-й. Можно воспользоваться ЛАТРом или трансформатором с большим числом отводом. В этом случае температура регулируется изменением подаваемого на обмотку нагревателя напряжения.

Способ 3-й. Последовательно с нагревателем паяльника включается добавочный резистор (реостат). При этом мощность резистора должна быть такой же, как и у паяльника, а номинал сопротивления подбираем для получения нуж ной температуры. Такой добавочный резистор имеет большие габариты и греется, что неудобно.

Способ 4-й. Электронный регулятор, рис. 5.8, позволяет плавно менять (переменным резистором R2) температуру нагревателя в широких пределах. Устройство имеет бестрансформаторное питание и малые габариты, что позволяет разместить его в подставке под паяльник. Схема не критична к типам деталей, и ее настройка заключается в подборе номинала резистора R4 (при нулевом значении R2) для получения максимального напряжения на нагревателе.
Подключаемый паяльник может иметь мощность от 15 до 300 Вт, а при замене диодов VD1 ...VD4 на больший ток — до 1000 Вт.

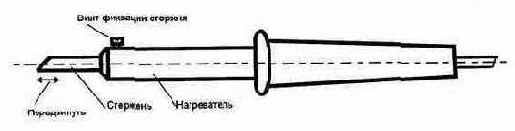

Рис. 5.7. Конструкция паяльника с перемещаемым жалом

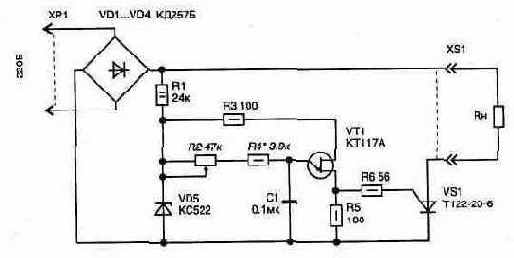

Рис. 5.8. Схема регулятора температуры В случае, если паяльник рассчитан на более низкое номинальное напряжение питания (48 или 36 В), потребуется снижающий напряжение трансформатор, а на схему электронного регулятора может подаваться пониженное напряжение. В этом случае для сохранения ее работоспособности потребуется пропорционально входному напряжению уменьшить номинал резистора R1.

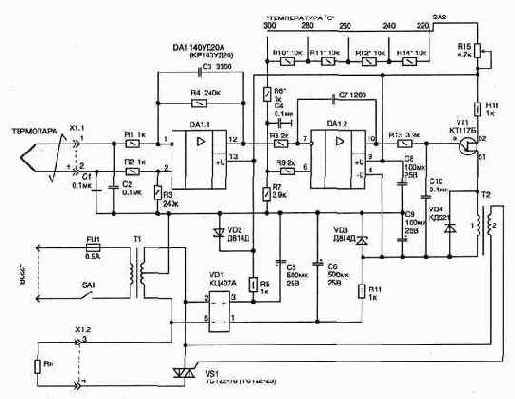

Рис. 5.9. Электрическая схема термостабилизатора Способ 5-й. Позволяет автоматически поддерживать заданную температуру паяльника с точностью 1°С и используется для монтажа радиоэлементов микроэлектроники, очень критичных к перегреву. В этом случае потребуется приобрести паяльник с уже установленной внутри термопарой. Схема термостабилизатора, рис. 5.9, выполнена на одной сдвоенной микросхеме DA1 (140УД20А) и симметричном тиристоре (симисторе) VS1. На элементе DA1.1 собран дифференциальный усилитель сигнала с термопары, а на DA1.2 — интегратор, который управляет работой генератора импульсов на одно переходном транзисторе VT1. Импульсы через разделительный трансформатор Т1 поступают на управление коммутатором VS1. Использование в схеме интегратора, вместо обычно часто применяемого компаратора, позволяет обеспечить мягкую характеристику изменения мощности в нагревателе при выходе на режим термостабилизации. Это осуществляется за счет изменения времени заряда конденсатора С10, от которого зависит частота генератора, а значит, и начальный угол открывания симистора. Пока напряжение с выхода DA1/12 не превысит пороговое значение (на DA1/6), установленное резисторами, связанными с переключателем SA2, на выходе микросхемы DA1/10 будет напряжение +12 В, что обеспечит работу генератора (VT1) на максимальной частоте — симистор будет полностью открыт. Для питания устройства потребуется трансформатор с двумя дополнительными обмотками по 18 В или одна, но с отводом в середине.


Мощность трансформатора должна соответствовать мощности паяльника (электрическая схема блока управления потребляет ток не более 15 мА). Импульсный трансформатор Т2 имеет такие же параметры, как и в схеме на рис. 4.10. Остальные детали могут применяться любого типа. Микросхему DA1 можно заменить двумя из серии 140УД7, но при этом может снизиться точность поддержания температуры. При настройке термостабилизатора для полного открывания симистора может потребоваться поменять местами выводы на одной из обмоток импульсного трансформатора Т2 (важна фазировка управляющего импульса). Подстроечными резисторами, отмеченными "*", устанавливается необходимая температура при соответствующем положении переключателя SA1. Более точно нужную температуру можно установить при помощи резистора R15. Чуть не забыл указать еще один способ, который может являться дополнением или разновидностью третьего. Вместо добавочного гасящего резистора можно использовать не полярный конденсатор из серии МБМ. Он обладает емкостным сопротивлением на частоте 50 Гц: Хс=1/314С. Чем больше номинал емкости, тем меньше ее сопротивление.

Простой импульсный блок питания на 15 Вт


Данный источник может применяться для питания любой нагрузки мощностью до 15...20 Вт и имеет меньшие габариты, чем аналогичный, но с понижающим трансформатором, работающим на частоте 50 Гц.

Источник питания выполняется по схеме однотактного импульсного высокочастотного преобразователя, рис. 5.1. На транзисторе собран автогенератор, работающий на частоте 20...40 кГц (зависит от настройки). Частота настраивается емкостью С5. Элементы VD5, VD6 и С6 образуют цепь запуска автогенератора.

Во вторичной цепи после мостового выпрямителя стоит обычный линейный стабилизатор на микросхеме, что позволяет иметь на выходе фиксированное напряжение, независимо от изменения на входе сетевого (187...242 В).

В схеме применены конденсаторы: С1, С2 типа К73-16 на 630 В; СЗ — К50-29 на 440 В; С4 — К73-17В на 400 В; С5 — К10-17; С6 — К53-4А на 16 В; С7 и С8 типа К53-18 на 20 В. Резисторы могут быть любыми. Стабилитрон VD6 можно заменить на КС147А.

Импульсный трансформатор Т1 выполняется на ферритовом сердечнике М2500НМС-2 или М2000НМ9 типоразмера Ш5х5 (сечение магнитопровода в месте расположения катушки 5х5 мм с зазором в центре). Намотка сделана проводом марки ПЭЛ-2. Обмотка 1-2 содержит 600 витков провода диаметром 0,1 мм; 3-4 — 44 витка диаметром 0,25 мм; 5-6 — 10 витков тем же проводом, что и первичная обмотка.

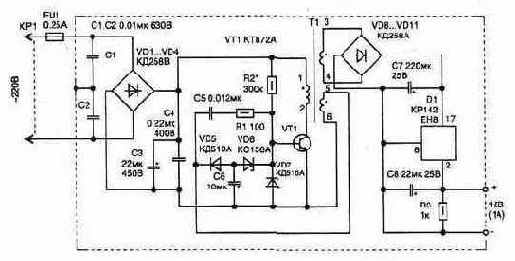

Рис. 5.1. Электрическая схема импульсного блока питания на 15 Вт

В случае необходимости вторичных обмоток может быть несколько (на схеме показана только одна), а для работы автогенератора необходимо соблюдать полярность подключения фазы обмотки 5-6 в соответствии со схемой.

Настройка преобразователя заключается в получении устойчивого возбуждения автогенератора при изменении входного напряжения от 187 до 242 В. Элементы, требующие подбора, отмечены звездочкой "*". Резистор R2 может иметь номинал 150...300 кОм, а конденсатор С5 — 6800...15000 пФ. Для уменьшения габаритов преобразователя в случае меньшей снимаемой во вторичной цепи мощности номиналы электролитических фильтрующих конденсаторов (СЗ, С7 и С8) можно уменьшить. Их величина связана с мощностью нагрузки соотношением:


Р — мощность в цепи нагрузки, Вт;

Um — амплитудное значение выпрямленного напряжения (для действую щего на входе сетевого напряжения 242 В амплитуда составляет 342 В);

Fc — частота сети, для расчета СЗ она берется 50 Гц;

DU — максимальный размах пульсации выпрямленного напряжения, допустимый для применяемого типа конденсатора (берется из справочника: так для К50-29 он составляет 10...14%, [Л16], т. е. 34 В).

Конструкция корпуса устройства должна предусматривать установку транзистора и стабилизатора D1 на радиаторы, а также экранирование всей схемы для снижения уровня излучаемых помех.

Значения токов плавления для проволоки из разных металлов


Ток, А

Диаметр провода в мм

Ток, А

Диаметр провода в мм

Медь

Алюмин.

Сталь

Олово

Медь

Алюмин.

Сталь

Олово

1

0,039

0,066

0,132

0,183

60

0,82

1,0

1,8

2,8

2

0,069

0,104

0,189

0,285

70

0,91

1,1

2,0

3,1

3

0,107

0,137

0,245

0,380

80

1,0

1,22

2,2

3,4

5

0,18

0,193

0,346

0,53

90

1,08

1,32

2,38

3,65

7

0,203

0,250

0,45

0,66

100

1,15

1,42

2,55

3,9

10

0,250

0,305

0,55

0,85

120

1,31

1,60

2,85

4,45

15

0,32

0,40

0,72

1,02

160

1,57

1,94

3,2

4,9

20

0,39

0,485

0,87

1,33

180

1,72

2,10

3,7

5,8

25

0,46

0,56

1,0

1,56

200

1,84

2,25

4,05

6,2

30

0,52

0,64

1,15

1,77

225

1,99

2,45

4,4

6,75

35

0,58

0,70

1,26

1,95

250

2,14

2,60

4,7

7,25

40

0,63

0,77

1,38

2,14

275

2,2

2,80

5,0

7,7

45

0,68

0,83

1,5

2,3

300

2,4

2,95

5,3

8,2

50

0,73

0,89

1,6

2,45



Аналоговые интегральные микросхемы

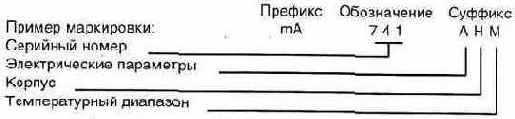

Особенности маркировки микросхем Операционные усилители Компараторы


Диодно-транзисторная логика


Тип

Аналог

SN15830

МСЗЗО

К194ЛА1

SN15831

МС331

К194ТВ1

SN15832

МС332

К194ЛА8

SN15846

МС346

К194ЛА5

SN15858

МС358

К194ЛА10

SN 15862

МС362

К194ЛАЗ

SN151802

К194ЛА12




Компараторы


Тип микросхемы и фирма производитель

Аналог

Функциональное
назначение

Failchild

Motorola

National

Texas ins.

mA711H

MC1711G

LM1711H

SN72711L

K521CA1

сдвоен, диф.
компаратор

mА710Н

MC1710G

LM710H

SN52710L

K521CA2

однокан. диф.
компаратор

LM111H

K521CA3

компаратор
напряжения

mА709С

МС1711Р

LM711

SN72711N

K554CA1

сдвоен, диф.
компаратор

LM211N

К554САЗБ

——//——

LM119

KP597CA3

два компаратора

LM139

K1401CA1

четерехкан.
компар.напряж.

LM2901

K1401CA2

четырехкан.
компар.напряж.

LM393

К1401САЗ

двухкан.


Тип микросхемы

Аналог

Функциональное назначение

MAL319

К521СА6

сдвоенный компаратор

NE527N

SE527K

КР521СА4

быстродействующий стробируемый компаратор

NE527H

К521СА401

——//——

SE527

АМ653

К544СА4

быстродействующий стробируемый компаратор


АМ685М
АМ685

КМ597СА1
КР597СА1

быстродействующий комп., стробир. ЭСЛ-выход

——//——


АМ686М
AM 686

КМ597СА2
КР597СА2

быстродействующий комп., стробир. I I J 1-выход

——//——

LM119

1СВ8001С

1СВ8001

СА3130В

КМ597САЗ

KP597CA3

К597САЗ

сдвоен, мапомощ. комп. с ТТЛ или «МОП-выход

——//——

——//——



Операционные усилители


Тип микросхемы и фирма изготовитель

Аналог

Функциональное
назначение

Fairchild

Motorola

National

Texas ins.

mA709CH

MC1709G

LM 17091-

SN72710L

К153УД1АБ

операционный усил

mA101H

MLM101G

LM101H

SN52101L

К153УД2

операционный усил

mA709H

MC1709G

SN72709L

К153УДЗ

операционный усил.

LM735

К153УД4

микромощный оп. ус

mA725C
mA725H

К153УД5А.Б
К153УД501

прецизионный опер. усил.

LM301A
LM201Ah

К153УД6
К153УЛ601

операционный усил.

mA702
mA702C

К140УД1А,Б
КР140УД1А,В

операционный усил.

MC1456C
MC1456G

SN72770

К140УД6
КР140УД608

операционный усил.
операционный усил.

mA741H

MC1741G

LM741H

SN72741 L

К140УД7

операционный .усил.

mA740H

MC1556G

-—

К140УД8

опер. усил. с полевым
входом

mA709

КР140УД9

операционный усил.

LM118

SN52118

К140УД10

высокоточный on. ус.

LM318

К140УД11

быстродейств. оп. ус.

mA776C

MC1776G

К140УД12

микромощныи оп. ус.

mA108H

LM108H

SN52108

К140УД14

прецизионный on. ус.

LM308

К140УД1408

Лрецизионныи оп.ус.

LM741CH

К140УД16

прецизионный оп. ус.

mA747CN
mA747C

К140УД20
КР140УД20

два опер. усил.

LM301

К157УД2

два опер. усил.

MC75110

SN75110N

К170АП1

два передатчика в
линию

MC75107

SN75107N

К170УП1

два приемника с пинии

mA726

К516УП1

диф. парастемп.комп.

LM318

SN72318

К538УН1

мапошумящий УНЧ

mA740

MC1740P

LM740

SN72740N

К544УД1

оп. ус. с полев. входом

LM381

К548УН1

2 мапошум.
предусилитепя

mA725B

КР551УД1А.Б

операционный усил.

mA739C

КМ551УД2А.Е

мапошумящии оп. ус.

mA709

MC1709P

LM709

SN72709N

К553УД1

операционный усил.

-M101AIV

К553УД1А

высокоэконом. оп. ус.

LM301AP

К553УД2

высокоэконом. оп. ус.

mA709

К533УДЗ

операционный усип.

LM2900

К1401УД1

четыре опер. усил.

LM324

К 1401 У Д2

четыре опер. усил.

mA747C

LM4250

К1407УД2

прогр. мапошумящии
опер. усил.

LM343

К1408УД1

высоковольтн. опер.
усил.


Тип микросхемы и фирма производитель Аналог Функциональное
назначение
Разных
фирм
RCA Analog
Devices
Hitachi
SFC2741 КФ140УД7 операционный усил.
ОР07Е К140УД17А.Б прецизионный
операционный усил.
LF355 К140УД18 широкополосныи
операционный усил.
LF356H К140УД22 ——//——
LF157 К140УД23 быстродействующий
операционный усил.
ICL7650 К140УД24 прецизионный
операционный усил.
СА3140 К1409УД1 прецизионный
операционный усил.
НА2700 К154УД1А.Б быстродействующий
операционный усил.
НА2530 К154УД2 быстродействующ ий
операционный усил.
AD509 К154УДЗА.Б быстродействующ ий
операционный усил.
НА2520 К154УД4 быстродействующ ий
операционный усил.
ТВА931 КР551УД2А,Б операционный усил.
СА3130Е К544УД2А.Б операционный усил. с
полевым входом
LF357 - - - КР544УД2А.Б ——//——
AD513 К574УД1А—В операционный усил. с
полевым входом
TL083 - К574УД2А—В двухканап. быстр.


Особенности маркировки цифровых микросхем


Транзисторная логика на МОП и КМОП структурах Диодно-транзисторная логика Транзисторно-транзисторная логика Транзисторно-транзисторная логика с диодами Шотки

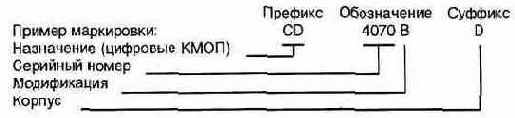

Модификация:

А — модифицированная версия ИС, полностью заменяющая прототип;

В — модифицированная версия ИС, полностью заменяющая версию А;

С — модифицированная версия.

Корпус:

D — керамический D1L;

Е — пластмассовый DIL;

ЕМ — модифицированный пластмассовый DIL с теплорастекателем;

F — керамический DIL;

J — трехслойный керамический кристаллодержатель;

К — плоский керамический;

Р — пластмассовый DIL с теплорастекателем.

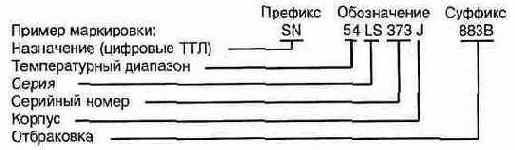

Температурный диапазон:

54 — военный (-55...+125 °С)

74 — коммерческий (О...+70 °С)

Серия:

LS — с диодами Шотки и пониженной потребляемой мощностью;

S — с диодами Шотки.

Корпус:

D — керамический DIL с паяной крышкой;

F — плоский;

J — широкий керамический DIL;

JS — керамический DIL;

N — широкий пластмассовый DIL;

NS — пластмассовый DIL;

Т — керамический DIL с паяной крышкой.

Цифровые микросхемы ТТЛ серии имеют отечественные аналоги соответственно по сериям:

SN54xxx

— К133...

SN74xxx(N)
SN54Hxx

— К155...
— К130...

SN74Hxx

— К131...

SN74HCxx

— К1533...

SN74Sxx

— К531...

SN54SXX

— К530...

SN54LSxx

— К533...

SN74LSXX

— К555...

SN74Lxx

— К158...

SN74Fxx

— К1531...

SN74ALSxx

— КР1533...


Микросхемы МОП и КМОП серий имеют замену:

SN74ACxx

— КР1554...

CD4xxx
CD4xxxA
CD4xxxB

— К176...
— К561...
— КР1561...

МС14ххх
МС14хххВ

— К561...
— КР1561...

ММ54НСхх

— К1564...

где: х — может стоять любое цифровое значение серийного номера.



Особенности маркировки микросхем



Префикс: SH — гибридные ИС ; mА — линейные ИС.

Электрические параметры: использование необязательно.

Корпус:

D — керамический герметизированный DIL;

Е — пластмассовый транзистороподобный;

F — плоский герметизированный;

Н — металлический транзистороподобный;

J — металлический для больших мощностей типа ТО-60;

К — металлический для больших мощностей типа ТО-3;

Р — пластмассовый формованный DIL;

R — 8-выводной керамический герметизированный мини-DIL;

Т—8-выводной литой пластмассовый DIL;

U — типа ТО-220 для больших мощностей;

W — пластмассовый типа ТО-92.

Температурный диапазон:

С — коммерческий (0...+70°С);

М — военный (-55...+125°С);

V — промышленный (-25...+85°С).

Транзисторная логика на МОП и КМОП структурах


Тип

Аналог

Назначение элементов

CD4000

К176ЛП4

два элемента "3или-не" и один элемент "не"

CD4001

К176ЛЕ5

четыре логических элемента "2ипи-не'

CD4001A

К561ЛЕ5

——//——

CD4001 В

КР1561Л Е5

——//——

CD4002

К176ЛЕ6

два логических элемента "4или- не"

CD4002A

К561ЛЕ6

——//——

CD4002B

КР1561 Л Е6

CD4003

К176ТМ1

два'D" триггера с установкой в"0"

CD4005

К176РМ1

матрица накопителя ОЗУ на 16 бит

CD4006

К176ИР10

18-ти разрядный регистр сдвига

CD4007

К176ЛП1

элемент логический универсальный

CD4008

К176ИМ1

4-х разрядный сумматор

CD4008A

К561ИМ1

——//——

CD4009

К176ПУ2

шесть преобразователей уровня с инверсией

CD4010

К176ПУЗ

шесть преобразователей уровня без инверсии

CD4011

К176ЛА7

четыре логических элемента "2и-не"

CD4011A

К561ЛА7

——//——

CD4012

К176ЛА8

два логических элемента "4и-не"

CD4012A

К561ЛА8

——//——

CD4013

К176ТМ2

два "D" триггера

CD4013A

К561ТМ2

——//——

CD4015

К176ИР2

два 4-х разрядных сдвигающих регистра

CD4015A

К561ИР2

——//——

CD4016

К176КТ1

четыре двунаправленных переключателя

CD4017

К176ИЕ8

счетчик-делитель на 10

CD4017A

К561ИЕ8

——//——

CD4018A

К561ИР19

программируемый счетчик

CD4019A

К561ЛС2

четыре логических элемента "и-ил и"

CD4020A

К561ИЕ16

14-ти разрядный двоичный счетчик

CD4021

нет

8-ми разрядный статический регистр

CD4022A

К561ИЕ9

счетчик-делитель на 8

CD4023

К176ЛА9

три логических элемента "Зи-не"

CD4023A

К561ЛА9

——//——

CD4023B

КР1561ЛА9

——//——

CD4024

К176ИЕ1

6-ти разрядный двоичный счетчик

CD4025

К176ЛЕ10

три логических элемента "Зили-не"

CD4025A

К561ЛЕ10

——//——

CD4025B

КР1561ЛЕ10

——//——

CD4026

К176ИЕ4

счетчик по мод. 10 с дешифр. на 7 сегм. индикатор

CD4027

К176ТВ1

двa"J-K" триггера

CD4027A

К561ТВ1

——//——

CD4027B

КР1561ТВ1

——//——

CD4028

К176ИД1

двоично-десятичный дешифратор

CD4028A

К561 ИД 1

——//——

CD4029A

К561ИЕ14

4-х раз. двоично-десятичный реверсивный счетчик

CD4030A

К561ЛП2

четыре логических элемента " исключающее или"

CD4030

К176ЛП2

——//——

CD4031

К176ИР4

64-х разрядный регистр сдвига (не полн. аналог)

CD4033

К176ИЕ5

15-ти разрядный двоичный делитель

CD4034A

К561ИР6

8-ми разрядный регистр сдвига

CD4035A

К561ИР9

4-х разрядный регистр сдвига

CD4040B

КР1561 И Е20

12-ти разрядный двоичный счетчик

CD4041B

нет

четыре буферных элемента

CD4042A

К561ТМЗ

четыре "D" триггера

CD4043A

К561ТР2

четыре "R-S' триггера

CD4046B

КР1561ГГ1

генератор с фазовой автоподстройкой частоты

CD4049A

К561ЛН2

шесть инверторов

CD4050A

К561ПУ4

ш есть преобразователей уровня «МОП-ТТЛ

CD4050B

КР1561ПУ4

——//——

CD4051A

К561КП2

аналоговый 8-ми канальный мультиплексор

CD4051B

КР1561КП2

——//——

CD4052A

К561КП1

два аналоговых 4-х канальных мультиплексора

CD4052B

КР1561КП1

——//——

CD4053

нет

три двухнаправпенных аналоговых переключателя

CD4054

нет

схема упр. жидкокристаллическим индикатором

CD4059A

К561ИЕ15

программируемый счетчик

CD4060

нет

14-ти разрядный счетчик

CD4061

К176РУ2

ОЗУ - 256 бит со схемами управления

CD4061A

К561РУ2

——//——

CD4066A

К561КТЗ

четыре 2-х направленных переключателя

CD4066B

КР1561КТЗ

——//——

CD4067

нет

16-ти канальный мультиплексор

CD4069

нет

шесть инверторов

CD4070A

К561ЛП2

четыре логических элемента "или" с исключением

CD4070B

КР1561ЛП14

четыре двухвходовых эпем. "исключающее или"

CD4071B

нет

четыре логических элемента "2или"

CD4076B

КР1561ИР14

4-х разрядный реверсивный сдвигающий регистр

CD4081B

КР1561ЛИ2

четыре логических элемента "2и"

CD4093A

К561ТЛ1

четыре триггера Шмитта с логикой "2и-не"

CD4093B

КР1561ТЛ1

——//——

CD4094B

КР1561ПР1

8-ми разрядный преобразователь уровня

CD4095B

нет

"J-K" триггер

CD4097B

нет

два 8-ми канал, мультиплексора-демультиплексора

CD4098B

КР1561АГ1

два одновибрагора

CD40107B

КР1561ЛА10

два элемента "2и-не" с открытым выходом

CD40115

К176ИРЗ

4-х разрядный универсальный регистр

CD40161B

КР1561ИЕ21

4-х разрядный двоичный счетчик

CD4503

К561ЛНЗ

шесть повторителей

CD4510

нет

4-х разрядный счетчик

CD4520

К561ИЕ10

два 4-х разряцных двоичных счетчика

CD4585

К561ИП2

4-х разрядная схема сравнения

МС14040В

КР1561ИЕ20

12-ти разрядный двоичный счетчик

МС14053В

КР1561ИЕ22

счетчик с регистром

МС14066В

КР1561КТЗ

четыре 2-х направленных переключателя

МС14076В

КР1561ИР14

4-х разрядный регистр "D" типа сЗ-мя состоян.

МС14094В

КР1561ПР1

8-ми разрядный преобр. послед, кода в параллель.

МС14161В

КР1561ИЕ21

4-х разрядный синхронный двоичный счетчик

МС14194В

КР1561ИР15

4-х разрядный реверсивный регистр сдвига

МС14502А

К561ЛН1

шесть стробируемых элементов "не"

МС14511В

нет

преобразователь двоичного кода в семисегм.

МС14512В

КР1561КПЗ

8-ми канальный мультиплексор

МС14516А

К561ИЕ11

4-х разрядный двоичный реверсивный счетчик

МС14519В

КР1561КП4

4-х разрядный селектор

МС14520А

К561ИЕ10

два 4-х разрядных двоичных счетчика

МС14520В

КР1561ИЕ10

——//——

МС14531 А

К561СА1

12-ти разрядная схема сравнения

МС14538А

К561ЛНЗ

шесть повторителей с блокировкой

МС14554А

К561ИП5

2-х разрядный универсальный умножитель

МС14555В

КР1561ИД6

двоичный декодер-демультиплексор

МС14556В

КР1561ИД7

двоичный декодер-демультиплексор

МС14580А

К561ИР11

многоцелевой регистр

МС14581А

К561ИПЗ

арифметико-логическое устройство

МС14582А

К561ИП4

схема сквозного переноса

МС14585А

К561ИП2

4-х разрядная схема сравнения




Транзисторно-транзисторная логика


Тип

Аналог

Функциональное назначение

SN7400

К155ЛАЗ

.четыре логических элемента "2и-не"

SN7401

К155ПА8

четыре элемента "2и-не" соткр. коллект. (I=16 мА)

SN7402

К155ЛЕ1

четыре логических элемента "2или-не"

SN7403

К155ЛА9

четыре "2и-не" открытым коллектором (I=48 мА)

SN7404

К155ЛН1

шесть инверторов

SN7405

К155ЛН2

шесть инверторов с открытым коллектором

SN7406

К155ЛНЗ

шесть инверторов с открытым коллектором (30 В)

SN7407

К155ЛН4

шесть повторителей с откр. коллектором (30 В)

SN7408

К155ЛИ1

четыре логических элемента "2и"

SN7410

К155ЛА4

три логических элемента "3и-не"

SN7412

К155ЛА10

три элемента "3и-не" с открытым коллектором

SN7413

К155ТЛ1

два триггера Шмитта

SN7414

К155ТЛ2

шесть триггеров Шмитта

SN7416

К155ЛН5

шесть инверторов с открытым коллектором (15 В)

SN7420

К155ЛА1

двалогических элемента "4и-не"

SN7422

К155ЛА7

двалогических элемента "4и-не" с откр. коллект.

SN7423

К155ЛЕ2

два элемента "4или- не" со стробирован. и расшир.

SN7425

К155ЛЕЗ

два элемента "4или-не" со стробированием

SN7426

К155ЛА11

четыре элемента "2и-не" с откр. коллект. (15В)

SN7427

К155ЛЕ4

три логических элемента "3или-не"

SN7428

К155ЛЕ5

четыре буферных логических элемента "2или-не"

SN7430

К155ЛА2

один логический элемент "8и-не"

SN7432

К155ЛЛ1

четыре логических элемента "2или"

SN7437

К155ЛА12

четыре буферных логических элемента "2и-не"

SN7438

К155ЛА13

четыре буферных элемента "2и-не" с откр. кол.

SN7440

К155ЛА6

два буферных элемента "4и-не"

SN7450

К155ЛР1

два"2и-2или-не", один с расширением по "или"

SN7453

К155ЛРЗ

один элемент "2и-2и-2и-3и-4или-не"

SN7455

К155ЛР4

один элемент "4и-или-не" с расширением

SN7460

К155ЛД1

два 4-х входовых расширителя по "или"

SN7472

К155ТВ1

"J-K" триггер

SN7474

К155ТМ2

два "D" триггера

SN7475

К155ТМ7

четыре триггера с инверсным и прямым выходом

SN7476

К155ТКЗ

два "J-K" триггера

SN7477

К155ТМ5

четыре "D" триггера

SN7480

К155ИМ1

сумматор одноразрядный

SN7481

К155РУ1

ОЗУ 16х1 бит

SN7482

К155ИМ2

двухразрядный сумматор

SN7483

К155ИМЗ

четырехразрядный сумматор

SN7484

К155РУЗ

ОЗУ 16х1 бит с управлением

SN7485

К155СП1

4-х разрядная схема сравнения

SN7486

К155ПП5

четыре сх. слож. по модулю 2, "исключающее или"

SN7489

К155РУ2

ОЗУ 64х1 бит с произвольной выборкой

SN7490

К155ИЕ2

4-х разрядный двоично-десятичный счетчик

SN7492

К155ИЕ4

счетчик-делитель на 12

SN7493

К155ИЕ5

4-х разрядный двоичный счетчик

SN7495

К155ИР1

4-х разрядный универсальный сдвигающий регистр

SN7497

К155ИЕ8

6-и разрядный двоичный сч. с перем. коэф. делен.

SN74121

К155АГ1

одновибратор с логикой на входе "и"

SN74123

К155АГЗ

два мультивибратора с управлением

SN74124

К155ГГ1

два управляемых генератора

SN74125

К155ЛП8

четыре буфера с тремя состояниями на выходе

SN74128

К155ЛЕ6

четыре формирователя с логикой "2или-не"

SN74132

К155ТПЗ

четыре триггера Шмитта

SN74141

К155ИД1

дешифратор для управп. высоковольтным индикат.

SN74148

К155ИВ1

приоритетный шифратор 8 на З

SN74150

К155КП1

коммутатор 16 каналов на 1

SN74151

К155КП7

8-ми входовый мультиплексор со стробированием

SN74152

К155КП5

8-ми входовый мультиплексор без стробирования

SN74153

К155КП2

сдвоенный мультиплексор "4 входа-1 выход"

SN74154

К155ИДЗ

дешифрагор-демультиплексор "4 входа-16 вых."

SN74155

К155ИД4

сдвоенный дешифратор "2 входа- 4 выхода"

SN74157

К155КП1

16-и канальный мультиплексор со стробированием

SN74160

К155ИЕ9

4-х разрядный десятичный счетчик

SN74161

К155ИЕ10

4-х разрядный двоичный счетчик

SN74170

К155РП1

16-ти разрядное 03У

SN74172

К155РПЗ

16-ти разрядное ОЗУ с тремя состоян. на выходе

SN74173

К155ИР15

4-х разряди, регистр с тремя состоян. на выходе

SN74175

К155ТМ8

четыре "D" триггера

SN74180

К155ИП2

8-и разрядная схема контроля четности

SN74181

К155ИПЗ

4-х разрядное арифм. логическое устройство

SN74182

К155ИП4

схема быстрого переноса

SN74184

К155ПР6

преобразователь двоично-десятич. кода в двоичн.

SN74185

К155ПР7

преобразователь двоич. кода в двоично-десятичн.

SN74187

К155РЕ21

ПЗУ преобр. символов в код русского алфавита

SN74187

К155РЕ22

ПЗУ преобр. символов в код английского алфав.

SN74187

К155РЕ23

ПЗУ преобр. символов в код арифм. знаков и цифр

SN74187

К155РЕ24

ПЗУ преобр. символов в код дополнитепьн. знаков

SN74192

К155ИЕ6

двоично-десятичный реверсивный счетчик

SN74193

К155ИЕ7

4-х разрядный двоичный реверсивный счетчик

SN74198

К155ИР13

8-и разрядный сдвигающий регистр

SN74S301

К155РУ6

ОЗУ 1 к статическое

SN74365

К155ЛП10

шесть формирователей с тремя состоян. на выходе

SN74366

К155ЛН6

шесть инверторов с тремя состояниями на выходе

SN74367

К155ЛП11

шесть формирователей с тремя состоян. на выходе

SN75113

К155АП5

двадиф. передатчика в линию с тремя состоян.

SN75450

К155ЛП7

два элемента "2и-не" с мощ. выходом (I=300 мА)

SN75451

К155ЛИ5

два элементами" с мощ. выходом (I=300 мА)

SN75452

К155ЛА18

два логических элемента "2и-не"

SN75453

К155ЛЛ2

два логических элемента "2или-не"



Транзисторно-транзисторная логика с диодами Шоттки


Функциональное назначение и расположение выводов у микросхем с одинаковым шифром (серийным номером) после обозначения серии такое же, как и у микросхем К155.

Тип

Аналог

SN74LSOO

К555ЛАЗ

SN74LS02

К555ЛЕ1

SN74LS03

К555ЛА9

SN74LS04

К555ЛН1

SN74LS05

К555ЛН2

SN74LS08

К555ЛИ1

SN74LS09

К555ЛИ2

SN74LS10

К555ЛА4

SN74LS11

К555ЛИЗ

SN74LS12

К555ЛА10

SN74LS14

К555ТЛ2

SN74LS15

К555ЛИ4

SN74LS20

К555ЛА1

SN74LS21

К555ЛИ6

SN74LS22

К555ЛА7

SN74LS26

К555ЛА11

SN74LS27

К555ЛЕ4

SN74LS30

К555ЛА2

SN74LS32

К555ЛЛ1

SN74LS37

К555ЛА12

SN74LS38

К555ЛА13

SN74LS40

К555ЛА6

SN74LS42

К555ИД6

SN74LS51

К555ЛР11

SN74LS54

К555ЛР13

SN74LS55

К555ЛР4

SN74LS74

К555ТМ2

SN74LS75

К555ТМ7

SN74LS85

К555СП1

SN74LS86

К555ЛП5

SN74LS93

К555ИЕ5

SN74LS107

К555ТВ6

SN74LS112

К555ТВ9

SN74LS113

К555ТВ11

SN74LS123

К555АГЗ

SN74LS125

К555ЛП8

SN74LS138

К555ИД7

SN74LS145

К555ИД10

SN74LS148

К555ИВ1

SN74LS151

К555КП7

SN74LS153

К555КП2

SN74LS155

К555ИД4

SN74LS157

К555КП16

SN74LS160

К555ИЕ9

SN74LS161

К555ИЕ10

SN74LS163

К555ИЕ18

SN74LS164

К555ИР8

SN74LS165

К555ИР9

SN74LS166

К555ИР10

SN74LS170

К555ИР32

SN74LS173

К555ИР15

SN74LS174

К555ТМ9

SN74LS175

К555ТМ8

SN74LS181

К555ИПЗ

SN74LS182

К555ИП4

SN74LS183

К555ИМ5

SN74LS191

К555ИЕ13

SN74LS192

К555ИЕ6

SN74LS193

К555ИЕ7

SN74LS194

К555ИР11

SN74LS196

К555ИЕ14

SN74LS197

К555ИЕ15

SN74LS221

К555АГ4

SN74LS242

К555ИП6

SN74LS243

К555ИП7

SN74LS247

К555ИД18

SN74LS251

К555КП15

SN74LS253

К555КП12

SN74LS257

К555КП11

SN74LS258

К555КП14

SN74LS259

К555ИР30

SN74LS261

К555ИП8

SN74LS273

К555ИР35

SN74LS279

К555ТР2

SN74LS280

К555ИП5

SN74LS283

К555ИМ6

SN74LS295

К555ИР16

SN74LS298

К555КП13

SN74LS353

К555КП17

SN74LS373

К555ИР22

SN74LS377

К555ИР27

SN74LS384

К555ИП9

SN74LS385

К555ИМ7

SN74LS390

К555ИЕ20

SN74LS393

К555ИЕ19

SN74HOON

К131ЛАЗ

SN74H04N

К131ЛН1

SN74H10N

К131ЛА4

SN74H20N

К131ЛА1

SN74H30N

К131ЛА2

SN74H40N

К131ЛА6

SN74H50N

К131ЛР1

SN74H53N

К131ЛРЗ

SN74H55N

К131ЛР4

SN74H60N

К131ЛД1

SN74H72N

К131ТВ1

SN74H74N

К131ТМ2

SN74LOON

К158ЛАЗ

SN74L10N

К158ЛА4

SN74L20N

К158ЛА1

SN74L30N

К158ЛА2

SN74L50N

К158ЛР1

SN74L53N

К158ЛРЗ

SN74L55N

К158ПР4

SN74L72N

К158ТВ1

SN74SOON

К531ЛАЗ

SN74S02N

К531ЛЕ1

SN74S03N

К531ЛА9

SN74S04N

К531ЛН1

SN74S05N

К531ЛН2

SN74S08N

К531ЛИ1

SN74S10N

К531ЛА4

SN74S11N

K531J1H3J

SN74S20N

К531ЛА1

SN74S22N

К531ЛА7

SN74S30N

К531ЛА2

SN74S37N

К531ЛА12

SN74S51N

К531ЛР11

SN74S64N

К531ЛП9

SN74S65N

К531ЛР10

SN74S74N

К531ТМ2

SN74S85N

К531СП1

SN74S86N

К531ЛП5

SN74S112N

К5317В9

SN74S113N

К531ТВ10

SN74S114N

К531ТВ11

SN74S124N

К531ГГ1

SN74S138N

К531ИД7

SN74S139N

К531ИД14

SN74S140N

К531ЛА16

SN74S151N

К531КП7

SN74S153N

К531КП2

SN74S168N

К531ИЕ16

SN74S169N

К531ИЕ17

SN74S175N

К531ТМ8

SN74S181N

К531ИП3

SN74S182N

К531ИП4
