Пример реализации


Эффект использования описанной технологии повышается при увеличении сложности программы, для простых программ она вряд ли целесообразна. В качестве примера я расскажу об одной из своих разработок: Visual2k - Интегрированная среда для программирования микроконтроллерных кукол-роботов. Подробнее о ней и о других программах, использующих "многозвенное программирование" можно узнать на моем web-сайте.

Программа Visual2k разработана для томского театра кукол "2+Ку" и проекта "Оживление пространства". Суть проекта состоит в создании кукол-роботов, используемых в рекламных целях, в витринах магазинов и кафе, в качестве гидов на выставках. Куклы могут быть одиночными или работать совместно в автоматическом спектакле. Разработка каждого нового проекта включает в себя такие фазы - художник и сценарист по заказу придумывают сценарий спектакля, затем, вместе с конструкторами обсуждают детали реализации. Когда детали проекта уточнились, инженер-электронщик изготавливает микроконтроллерную аппаратуру, инженер-механик конструирует механику кукол и приводы двигателей, а режиссер - создает с готовыми куклами спектакль. То есть, здесь мы имеем целую цепочку технологов, каждый из которых работает со своей предметной областью.

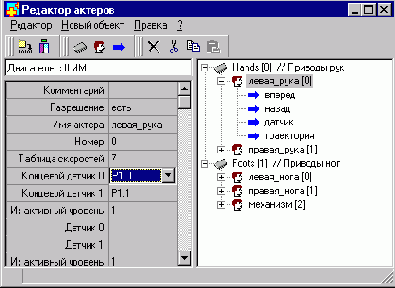

Visual2k содержит подсистемы, которые позволяют всем технологам работать над проектом в одной и той же интегрированной среде. Задача первого технолога (электронщика) - не только сконструировать аппаратуру, но и начать создание базы проекта. Вот так выглядит подсистема, в которой он работает:

Электронщик вносит в базу проекта имена и типы микроконтроллеров, а также назначает привязку приводов к конкретным выводам микроконтроллеров. Этой информации достаточно, чтобы автоматически сгенерировать программу для микроконтроллеров. Исходный код программы для микроконтроллеров генерируется на языке Си с использованием заранее заготовленной библиотеки драйверов и компилируется Си-компилятором. В зависимости от типа микроконтроллера, генерируется тот или иной Си код.
